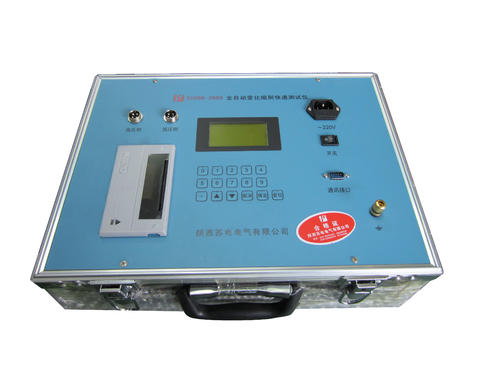

智能變壓器變比組別測試儀產品簡介：

用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我廠采用現代電子技術，研制出了新一代全自動變比組別測試儀，它具有體積小，重量輕，精度高，穩定性好等優點。它采用大屏幕液晶漢字顯示、菜單操作，界面清晰，變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。

檢測原理：

在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感(互感)、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)描述。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化。

智能變壓器變比組別測試儀性能特點

1. 交直流兩用：鋰電池供電或者 220V 交流充電器供電自適應。

2. 一次充電，可連續測量 100 臺變壓器變比組別。

3. 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。

4. 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此 測試速度快、精度高。

5. 三相變壓器、單相變壓器、PT、Z 型變壓器變比、組別、極性測試功能。

6. 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

7. CT 變比極性測試功能。

8. 單相測試時具有角差測試功能。

9. 分接檔位可測試到 197 檔。

10.測試量程寬，可達 10000。

11.高低壓反接保護功能。

12.輸出短路保護功能。

13.不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機 存儲可存儲測試數據 500 條，并且本機存儲可轉存至優盤；優盤存儲數據格 式為 Word 格式，可直接在電腦上編輯打印。

14.熱敏打印機打印功能，快速、無聲。

15.體積小、重量輕，方便攜帶使用。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
