三倍頻成套試驗裝置

達瑞電氣為您推薦：
 概述
三倍頻成套試驗裝置本產品是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。
可配套提供連同控制設備及機箱在內的成套產品。本發生器是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器：串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。
本產品是靜止變頻設備、噪音低、體積小、在高電壓系統中完全可以取代傳統的變頻機組。
工作原理：
三倍頻成套耐壓試驗裝置型號規格，三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.
三倍頻成套耐壓試驗裝置型號規格，由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC——220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪裕捎诠β室驍?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

技術參數

技術參數表

輸出 容量 (KVA)

變壓器一次 額定數據

變壓器二次 額定值

三 次 諧 波 比

補償 電抗器

負載 試驗 時間 (秒)

外形尺寸 長×寬×高 (毫米)

重量 (kg)

電壓 (V)

電流 (A)

頻 率 HZ

接 法

電壓 (V)

電流 (A)

頻 率 HZ

接 法

電 感 量(mH)

最 大 電 流(A)

10

380± 10%

20A

50

Y

500± 10%

30

150

△

0.5

3~20

59~ 60

60

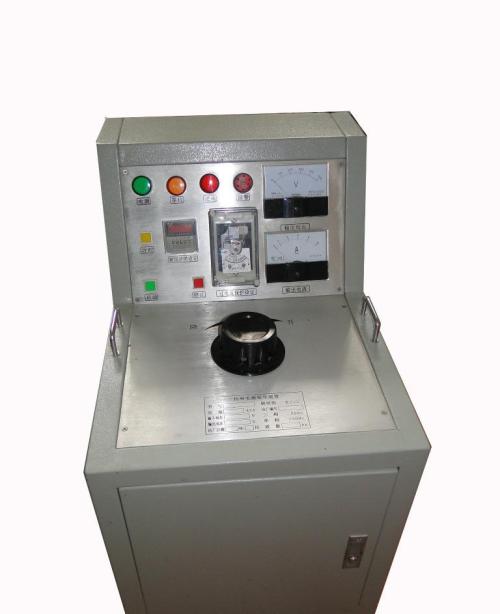

控制箱500x440×700

45

使用操作方法：

5.1 按原理接好工作線路，注意發生器外殼、控制箱外殼及公共地線必須良好接地，不允許隨意扎在自來水管道上，否則將危及人身與設備的安全。

5.2 按照被試品正常感應耐壓所需的電流等級，耐壓時間。選設定好過流整定器、定時報警器的動作值。

5.3 準備完畢，檢查線路無誤后，可合上發生器總電源開關，電源指示燈亮。

5.4 按下起動按鈕，綠色按鈕指示燈亮，這時按順時針?biāo)俣染鶆蚓徛匦齽诱{(diào)壓器手柄，電壓逐步上升，并密切注意電壓表的指示及試品情況，直至調到所需試驗電壓為止。

5.5 要測試產品的耐壓試驗時間，可撥動定時器所需定時時間，即在規定的時間里測試產品耐壓，然后主回路自動斷電，此時將調壓器手柄回零，按下停止按鈕，切斷總電源開關。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
