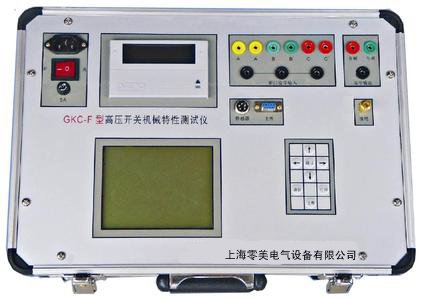

高壓開關綜合測試儀
達瑞電氣為您推薦：

高壓開關測試儀（High Voltage Switch Tester）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

功能特點

測試功能
（1） 合（分）閘順序 （12）超行程
（2） 合（分）閘最大時間 （13）過行程
（3） 三相不同期 （14）剛合（分）速度
（4） 同相不同期 （15）最大速度
（5） 合（分）閘時間 （16）平均速度
（6） 動作時間 （17）金短時間(合分時間)
（7） 彈跳時間 18）無流時間
（8） 彈跳次數 （19）電流波形曲線(動態)
（9） 彈跳幅度 (20) 時間行程速度動態曲線
（10）行程 (21) 時間行程速度動態曲線
（11）開距
單位均為: 時間ms 速度 m/s 距離 mm
特點
（1）可做電動操作和手動操作;
（2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
（12 可配置上傳軟件，實現電腦存檔和網上查閱, 打印。


技術指標
◆ 試驗項目
◇時間測量：同時測量12（或6）個斷口的固有分、合閘及不同期時間、彈跳時間及彈跳次數；
◇位移及速度測量：同時測量三相開距、超程、總行程、彈跳最大幅度、分（合）閘速度；
◇開關電壓動作特性試驗：由內附直流電源提供動作電壓；
◇開關線圈電流波形測量；
◇重合閘試驗：內附直流電源作為高壓開關重合閘操作電源，重合閘試驗中分—合—分延時可設定。
◆ 波形顯示
◇可顯示線圈電流-時間曲線；
◇可顯示三相開關位移-時間曲線；
◇可顯示三相開關速度-時間曲線；
◇可顯示開關狀態-時間曲線。
◆ 產品特點
◇高速高精度數據采集；
◇能同時采集三相位移；
◇采用大屏幕液晶顯示屏；
◇試驗數據可以保存在儀器中；
◇支持轉角,直線位移，加速度傳感器。
◆ 使用條件
◇電源電壓: AC220V±22V，50Hz±1Hz；
◇環境溫度: –5℃-50℃， 相對濕度: <80%；
◆ 顯示方式: 5.7英寸320×240液晶顯示屏;高速熱敏打印機；
◆ 安全性能
◇絕緣電阻：>100MΩ；
◇介電強度：電源對機殼之間能承受工頻1.5kV耐壓1min無閃絡與飛弧現象；
◆ 時間范圍
◇測試范圍：0.01ms-4000ms 分辨率：0.01ms；
◇測量誤差： ±0.1ms+1d；
◆ 速度測試
◇傳感器線性度≤0.1%；
◇采樣頻率 150kHz；
◇測速范圍：0.01m/s-20.0m/s；
◇測量誤差：0 -2m/s內 ±0.1m/s，2m/s以上 ±0.3m/s；
◆ 行程測試
◇測量范圍：0.01mm-250mm(可定制0.01mm-1000mm)；
◇測量誤差： 50mm+0.2mm 50mm-250mm+0.5mm；
◆ 本機內附直流電源可用作開關的分（合）閘及重合閘試驗的操作電源；
◇輸出電壓：DC 30V—260V 誤差：1%；
◇輸出電流：0～10A；
◆ 體 積：400×2500×300mm；
◆ 重 量：8kg（不含附件）。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
