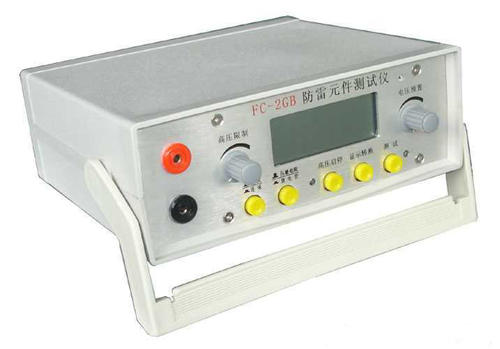

避雷器壓敏電阻測試儀

避雷器壓敏電阻測試儀使用方法

4.1使用“自動"位測試壓敏電阻

4.1.1  開啟電源，將面板“測試選擇"鍵置“壓敏電阻"位；將“U0.75選擇"鍵置“自動"位，將面板“顯示切換"開關置“電壓"位。

4.1.2  將被測壓敏電阻用測試線接入“測試孔"的“+"、 “－"端后輕觸高壓“啟動"鍵，儀器顯示起始動作電壓U1mA值，隨后按住“漏流"鍵不放，儀器顯示0.75U1mA電壓值，如果同時將面板“顯示切換"開關置“電流"位后儀器顯示值為I 0.75U,1mA值；松開“漏流"鍵，儀器將顯示流過被測壓敏電阻的電流約1mA。

4.1.3  輕觸高壓“停"鍵后取下被測壓敏電阻。

4.2  使用“人工"位測試壓敏電阻

4.2.1  將“測試選擇"鍵置“壓敏電阻"位；將“U0.75選擇"鍵置“人工"位;將“顯示切換"開關置“電壓"位,開啟電源和高壓后，調節“高壓預置"旋鈕，使儀器預置高壓值高于將被測試的壓敏電阻的標稱值1.2倍以上，關閉高壓；接入被測壓敏電阻，此時啟、停高壓，可對多個類似被測壓敏電阻進行U1mA單一指標的連續測試。

4.2.2  根據測得壓敏電阻U1mA值計算出0.75U1mA值,將儀器預置電壓調節到此值,再將“顯示切換"開關置“電流"位, 此時不關閉高壓按住“漏流"鍵不放,接入U1mA值相同的被測壓敏電阻進行I 0.75U,1mA單一指標的連續測試。

4.3  放電管測試

4.3.1  將“測試選擇"鍵置“放電管"位;“U0.75選擇"鍵置

“人工"位;開啟電源和高壓。

4.3.2  調節“高壓預置"旋鈕。使儀器顯示的預置電壓值低

于被測放電管標稱值100V以下,直至起始位置(約15V)。

4.3.3  將被測放電管用測量線接入儀器“測試孔"“+"、“－"端鈕,輕觸“升壓"鍵,待綠色“放電"指示燈點亮,儀器顯示穩定值為該放電管點火電壓值。

   連續測試時,須待預置電壓顯示值穩定后,再啟動“升壓"鍵。

4.4  其它功能

4.4.1  自檢功能, 在壓敏電阻測試過程中,變換“顯示切換"開關,可檢查本儀器測試條件技術參數的正確性。

4.4.2  “U0.75選擇"鍵置“人工"位,調節“高壓預置"旋鈕,使預置電壓緩慢上升,測試壓敏電阻時切換“顯示切換"開關,可給出該壓敏電阻的V/A特性曲線；測試放電管的點火電壓值,將100V/秒條件下的測試值與預置電壓緩慢上升點火值相比對,可基本判定其特性。

5、LYFC-V面板功能

1.測試孔+                 2.測試孔-            3.功能選擇開關

4.高壓指示燈              5.測試按鍵開關       6.高壓預置旋鈕

7.顯示值單位指示燈        8.LCD顯示屏         9.放電管放電指示燈

1.交流電源插孔    2.保險管（250V /2A）   3.外接電源插孔    4.電源開關

6、LYFC-V注意事項

“自動"位測壓敏電阻時，須避免開路時啟動高壓，以免損壞儀器。

測試時，不要觸及金屬部位，以免高壓電擊傷人。

儀表應避免受潮、雨淋、暴曬、跌落。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
