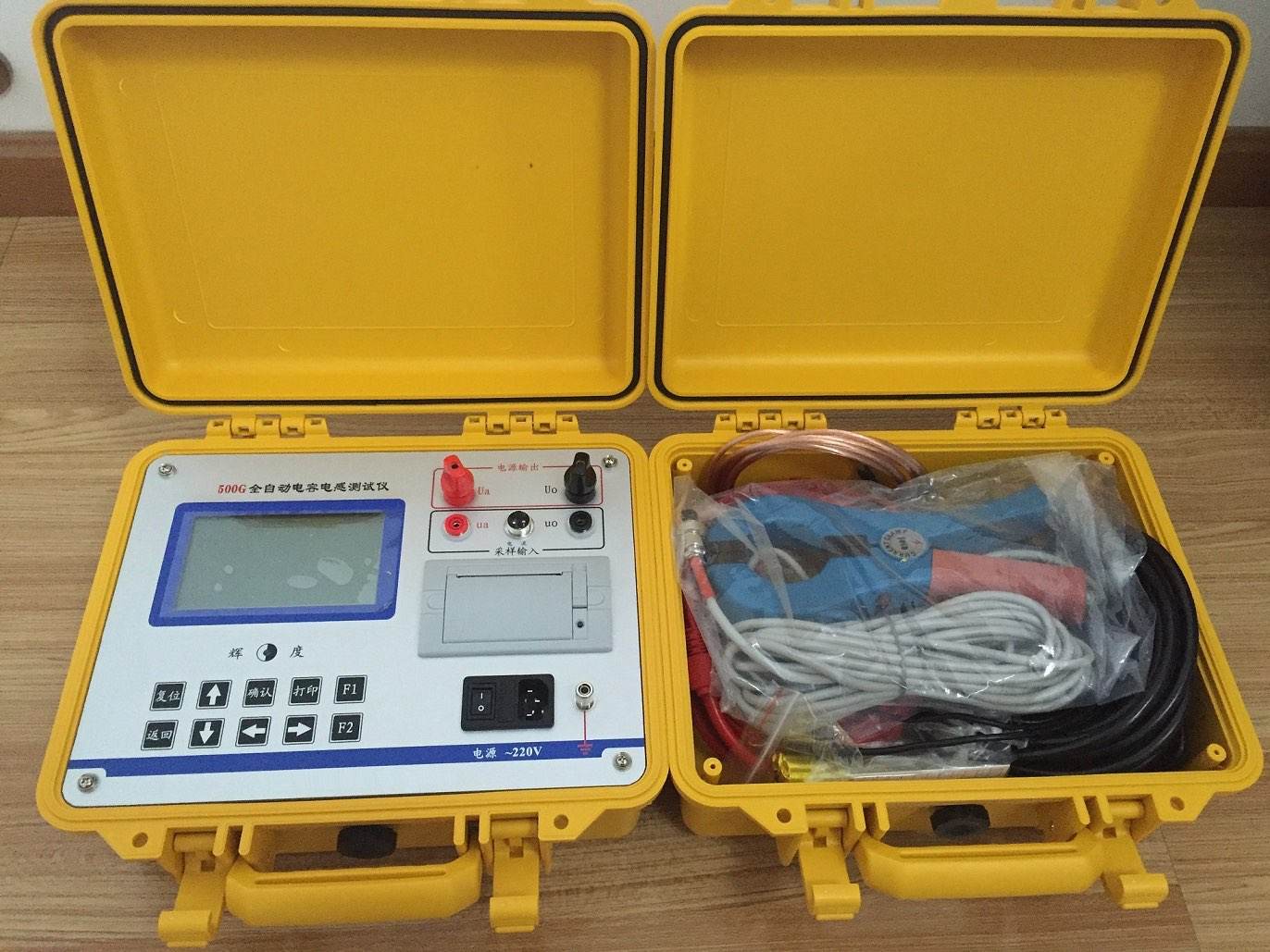

全自動電容電流測試儀

功能特點

本儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容，同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用；
儀器采用7寸帶背光真彩色液晶顯示，全天候均能清晰觀察，全中文菜單，操作簡便；
儀器內置大容量非易失性存儲器：可存儲200組測量數據；
儀器內置高精度實時時鐘功能：可進行日期及時間校準；
儀器自帶高速微型熱敏打印機：可打印測量及歷史數據；
儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

技術指標

輸出電壓   ～2V,～30V

測量范圍   電容：2uF～2000uF

           電感：1mH～10H

測量精度   電容：±(1%+2字)

           電感：±(1%+5字)

           電流：±(1%+2字)

電壓：±(1%+2字)

外形尺寸   379mm×278mm×190mm

儀器重量   8kg

四、使用條件

環境溫度   -10℃～50℃

環境濕度   ≤85%RH

工作電源   AC220V±10%

電源頻率   50±1Hz

儀器功率   500W

五、面板介紹

 UA、UB、UC、UN：測試線電源電壓輸出端，儀器配線按照標準顏色區分；

IA、IB、IC：電流鉗接線引入端，請注意儀器電流鉗上的標注與其對應；

電源插座：接入外部220V單相交流電源，內藏5A保險絲管；

電源開關：接通和斷開交流電源；

        ：儀器接地端子

液 晶 屏：顯示操作提示及測量數據

鍵    盤：儀器各種功能的操作

打 印 機：打印各種測量數據

注意事項

8.1使用本儀器前請仔細閱讀使用說明書，檢查接線無誤、接地良好。

8.2高精度電流鉗為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔碰。

8.3在測量完畢并退出測量狀態后，關閉儀器電源，方可進行接線拆除。

8 .4如出現無法解決的問題，請及時與本公司取得
