電阻電容電感測試儀
達瑞電氣為您推薦：
電容電感測試儀是不拆線檢測補償電容器的專用儀器。儀器輸出高達 20A試驗電流，電容量可以測量到 2200μF。儀器具有抗干擾能力，可以在現場強電干擾環境中使用。

技術指標

2.1電容測量
測量范圍： 0.2μF～2200μF(基本量程2μF～2200μF)
準確度： ±（讀數×1.5%+0.02μF）
最小分辨率：0.001μF（4位數字顯示）
2.2電感測量
測量范圍： 0.2mH～50H（基本量程2mH-10H）
準確度： ±（讀數×2%+2個字）
最小分辨率：0.001mH（4位數字顯示）
2.3 全自動電容電感綜合檢測儀/電容電感測量儀/電感測試儀電阻測量
測量范圍： 0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)
準 確 度： ±（讀數×1%+2個字）
最小分辨率：0.001Ω（4位數字顯示）
2.4全自動電容電感綜合檢測儀/電容電感測量儀/電感測試儀電流測量
測量范圍： 0~200mA~2A~20A-100A（基本量程200mA~100A）
準 確 度： ±（讀數×1%+2個字）
2.5供電和試驗電源
儀器供電電源： 交流 220V±10% 50Hz
儀器試驗電源： 交流 25V±10%/20A 50Hz
交流 2V±10%/20A 50Hz
2.6工作條件
環境溫度： -10℃～40℃
相對濕度： ≤90%
2.7輸出方式 大屏幕液晶顯示屏全漢字輸出

工作原理

變壓器輸出 20V或 2V測試電壓，通過測試線連接到電容組的兩個匯流排上。匯流排電壓，又經過測試線引入到儀器內部的電壓檢測電路上。經過 A/D轉換器變?yōu)閿?shù)字信號后，通過隔離器件，將信號送到 CPU。待測電容 Cx的電流，經過鉗型 CT取樣和程控放大后，通過 A/D轉換器變?yōu)閿?shù)字信號，送到 CPU。 CPU將收到的數字信號進行處理，并取得電壓 U和電容電流 Ic ，然后按：Cx=Ic/ωU計算電容量，ω=2πf,f為頻率。

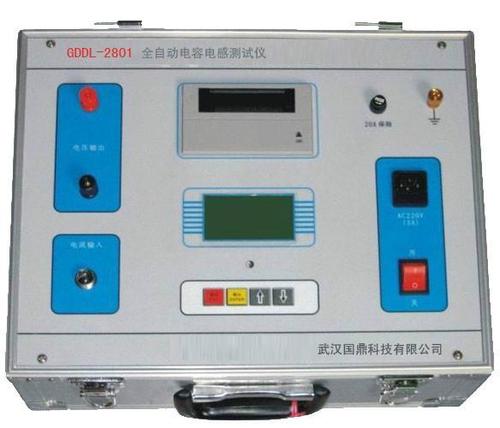

結構說明

1是電流輸入——電流信號輸入端，測試電流信號電纜插在“電流輸入”輸入插頭上，另一端連于鉗形表上.
2是25V/20A交流輸出端，測試電壓電纜一端接到“電壓輸出”端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上；3是2V/20A交流輸出端，測試電抗器小于5mH或電阻小于1.25Ω時，接入2V電壓輸出端子上，電容器測試直接使用20V電壓；
打印機——打印測試結果，使用寬度 58mm熱敏打印紙。換紙時要打開打印機的紙倉蓋板，放入紙卷并留少許部分在外面，然后關閉蓋板；
電源插座——接220V市電，該插座內含保險絲，本儀器應安裝5A保險絲管；
鍵盤——“↓”鍵 向下移動光標，或修改數字時減小數字；
“↑”鍵 向上移動光標，或修改數字時增加數字；
“→”鍵 向右移動光標；
“打印”鍵 按該鍵打印測試結果；
“確定”鍵 按此鍵確定操作；
“復位”鍵 按此鍵返回上一級菜單；
接地端子——工作時，必須將此端可靠接地；

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
