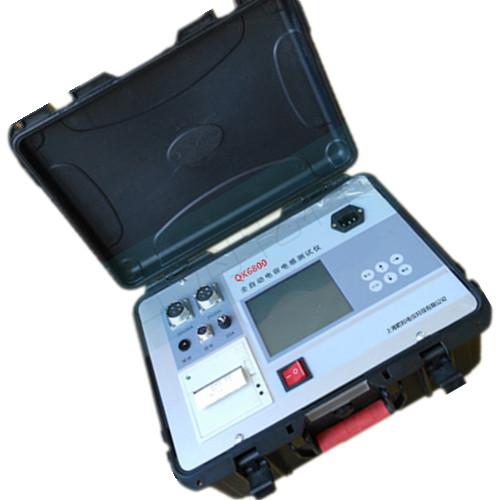

智能型電容電感測試儀
達瑞電氣為您推薦：

智能型電容電感測試儀技術參數：

1、電容量量程：0.2μF～2,000μF；
容量范圍：5～20,000 kvar；
測量精度：±1.5%×讀數±2個字；
分 辨 率：±1.0%rdg；
2、電感量程：1mH～9.9H；測量精度：±1.5%±2個字
3、輸出測量電壓：AC 26V/500VA；50Hz；
4、顯示方式：大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機
5、外形重量：370×370×220 mm / 8 kg
6、工作條件：
環境溫度：0℃～+40℃，相對濕度：≤90%
電    源：AC 220V±10%；50Hz；

工作原理：

 智能型電容電感測試儀供應商，變壓器輸出 20V或 2V測試電壓，通過測試線連接到電容組的兩個匯流排上。匯流排電壓，又經過測試線引入到儀器內部的電壓檢測電路上。經過 A/D轉換器變?yōu)閿?shù)字信號后，通過隔離器件，將信號送到 CPU。待測電容 Cx的電流，經過鉗型 CT取樣和程控放大后，通過 A/D轉換器變?yōu)閿?shù)字信號，送到 CPU。 CPU將收到的數字信號進行處理，并取得電壓 U和電容電流 Ic ，然后按:Cx=Ic/ωU計算電容量，ω=2πf,f為頻率。

結構說明：

1、 智能型電容電感測試儀供應商，是電流輸入--電流信號輸入端，測試電流信號電纜插在"電流輸入"輸入插頭上，另一端連于鉗形表上.

2、是25V/20A交流輸出端，測試電壓電纜一端接到"電壓輸出"端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上;3是2V/20A交流輸出端，測試電抗器小于5mH或電阻小于1.25Ω時，接入2V電壓輸出端子上，電容器測試直接使用20V電壓;

打印機--打印測試結果，使用寬度 58mm熱敏打印紙。換紙時要打開打印機的紙倉蓋板，放入紙卷并留少許部分在外面，然后關閉蓋板;

電源插座--接220V市電，該插座內含保險絲，本儀器應安裝5A保險絲管;

鍵盤--"↓"鍵 向下移動光標，或修改數字時減小數字;

"↑"鍵 向上移動光標，或修改數字時增加數字;

"→"鍵 向右移動光標;

"打印"鍵 按該鍵打印測試結果;

"確定"鍵 按此鍵確定操作;

"復位"鍵 按此鍵返回上一級菜單;

接地端子--工作時，必須將此端可靠接地;

操作說明：

測量電容器

1、測試電壓電纜一端接到"電壓輸出"25V端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上

2、測試電流信號電纜插在"電流輸入"輸入插頭上，另一端連于鉗形表上,注意鉗形表鉗口方向，電壓線紅夾子與鉗形電流表前面板(有顯示屏)為同極性，如果接反，測量電壓和電流的相角的正負符號錯誤，也不能正確識別電容或電感試品;

4、配合使用"↑"、"↓"鍵，屏幕循環顯示:自動、電容、電感、電阻，設置試品類型，通常情況下，采用默認方式:自動，儀器會根據測試電壓和電流的相位差確定試品類型，有些情況下，因?yàn)樵嚻冯娙萘刻?低于儀器測量下限)，儀器能準確讀出電流有效值，但不能測出相角，無法判斷試品類型，就需要用戶人為設定試品類型;

設置好試品類型后，按"→"鍵，光標移動到"電壓等級"，配合使用"↑"、"↓"鍵，屏幕循環顯示:0.38/ kV、6.6kV、6.6/ kV、10kV、10/ kV、11kV、11/ kV、12kV、12/ kV、35kV、35/ kV，選擇電壓數，是為了計算電容的千乏數，不影響電容的量值;

設置好合適的電壓等級，按"→"鍵，光標移動到"系統編號"，配合使用"↑"、"↓"鍵，按位修改好實際的系統編號，此作用為了打印和保存數據用;

5、設置好"試品類型"、"電壓等級"，按"確定"鍵，進入測試，

儀器實時采集電壓和電流信號，自動計算并顯示電壓有效值、電流有效值、電壓頻率、電壓-電流的相角(+號為電流超前電壓，為容性試品，對應-號為電流滯后電壓，為感性試品)，儀器經過多次采集數據后，自動計算出結果。

儀器根據電壓-電流的相角判斷出電容型試品，計算出電容量(單位μF)、阻抗(電容為容抗，電感為感抗)、無功功率(單位為kVar，對應設置的電壓等級);

6、按"打印"鍵，儀器打印測試結

5.2測量電抗器或電阻器

儀器自動識別試品類型，按類型計算出結果，故測量電抗器或電阻器的方法同電容器。

注意:測試電抗器小于5mH或電阻小于1.25Ω時，電壓線接入2V電壓輸出端子上。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
