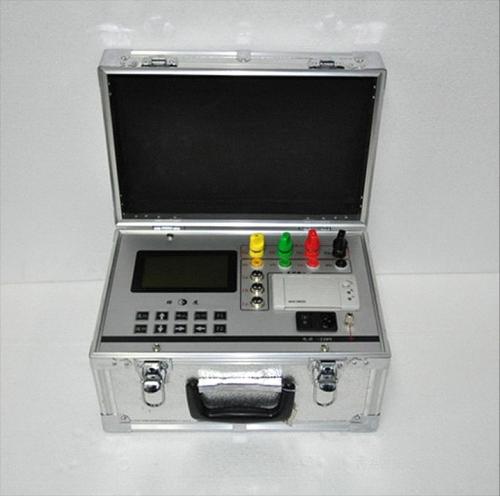

全自動500L電容電感測試儀-揚州達瑞點擊次數：1681
發布時間：2020-08-27 08:57:38 |
|---|
全自動500L電容電感測試儀產品應用:
是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題:
(1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器;
(2) 電容表輸出電壓低而導致故障檢出率低。
(3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等
此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
全自動500L電容電感測試儀注意事項：
1、試驗電壓：不了解試品阻抗的情況下可以先用 2V試測，如果試驗電流小于 1A可以改用 30V測量。
2、電流檢測：鉗形 CT夾到需要測量電流的部位。例如可以夾到連接電容的引線上而不一定是電容的套管。如果是測量總電流，也可以直接夾到電壓引線上。
3、鉗形 CT朝向：要求將電流鉗的正面朝向紅夾子（即 2V或20V）方向，此時儀器自動區分電容、電感或者電阻。
4、磁場干擾：建議鉗型 CT遠離儀器 1米以上。如果測量一個漏磁嚴重的電感，建議遠離電感 1米以上
產品參數
| 電容量量程 | 0.1μF～2,500μF |
| 容量范圍 | 5～20,000 kvar |
| 測量精度 | 0.2μF ～ 2500μF ±1% 讀數±0.05μF |
| 電感量程 | 1mH ～ 50H ；測量精度：±3%讀數±2個字 |
| 輸出測量電壓 | AC 26V/500VA；50Hz |
| 顯示方式 | 大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機 |
| 外形/重量 | 370×370×220 mm / 16 kg |
| 工作條件 | 環境溫度：0℃ ～ +40℃，相對濕度：≤90% |
| 電 源：AC 220V±10%；50Hz |
技術指標:
1、電容測量
測量范圍： 0.2μF～2200μF(基本量程2μF～2200μF)
準確度： ±（讀數×1.5%+0.02μF）
最小分辨率：0.001μF（4位數字顯示）
2、電感測量
測量范圍： 0.2mH～50H（基本量程2mH-10H）
準確度： ±（讀數×2%+2個字）
最小分辨率：0.001mH（4位數字顯示）
3、電阻測量
測量范圍： 0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)
準 確 度： ±（讀數×1%+2個字）
最小分辨率：0.001Ω（4位數字顯示）
4、電流測量
測量范圍： 0~200mA~2A~20A（基本量程200mA~20A）
準 確 度： ±（讀數×1%+2個字）
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
