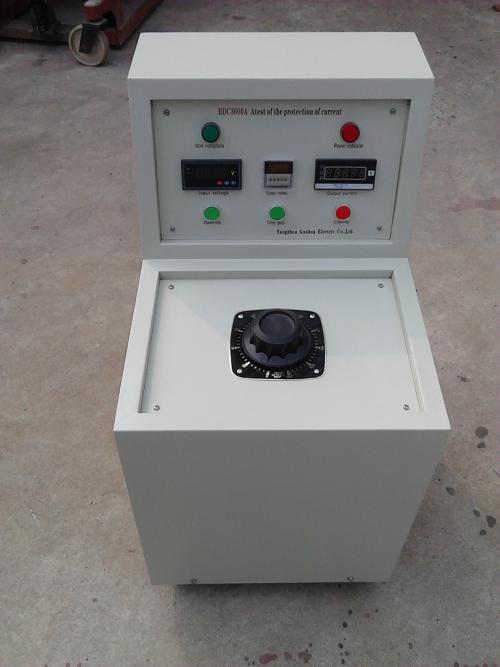

變頻控制器從結構上分為兩大類：20kW及以上為控制臺式，20kW以下為便攜箱式；它是由控制器和濾波器組成。在系統中變頻控制器的主要作用是把幅值和頻率固定的工頻380V或220V的正弦交流電轉變成為幅值和頻率可調的正弦波，并為整套設備提供電源。

   變頻控制器具有IGBT保護、過流保護、過壓保護、放電保護、進線保護等可靠的保護功能，保證試驗人員和試品的安全。

   IGBT保護：當IGBT電流過大或過熱時，CPU將停止工作，直到系統恢復正常。

   過壓保護：是指當試驗電壓超過人為整定的保護電壓（保護電壓可根據不同試驗電壓需要任意設定）時，控制器自動跳閘，CPU停止工作，并提示系統發生過壓保護。

   過流保護：是當CPU檢測到母線工作電流超過IGBT工作電流或IGBT溫度過高時，CPU會發生過流保護信號，裝置停止工作，并通過液晶屏提示系統發生過流保護。

   放電保護：當試器擊穿、短路或試品放電時，CPU停止工作，并切斷主回路。

進線保護、低通濾波器：不僅可以在穩態下使放電或擊穿電流小，而且使暫態瞬時電流的破壞減小，從而保證設備和人身的安全。

測量部分：試驗人員可直接從變頻控制器控制面板上讀取輸入電壓、電流、當前工作頻率、變頻控制器輸出電壓、電流及試品上所加諧振電壓信號。

3．2．2勵磁變壓器

勵磁變壓器的作用是將變頻電源的輸出電壓升到合適的試驗電壓，滿足電抗器、負載在一不定期品質因數下試驗電壓的要求（勵磁變壓器的容量一般與變頻控制器相同）。為了滿足不同電壓等級、不同容量試品的試驗要求，勵磁變壓器高壓繞組一般有多個抽頭。

3．2．3高壓電抗器

高壓電抗器L是諧振回路的重要部件，當電源頻率等于1/（2π√LCx ）時，它與被試品Cx發生串聯諧振；電抗器的性能直接影響到系統Q值的大小。

3．2．4高壓分壓器

   高壓分壓器是高電壓測試器件，它由高壓臂C1和低壓臂C2組成，測量信號從低壓臂C2上引出，作為高壓電測量和保護信號。

3．3決定系統配置參數的因素

   系統諧振電壓等級和容量取決于試品的電容量C，試驗電壓U試驗頻率f。

1. 對于交聯聚乙烯電纜決定系統配置的主要是：電纜的電壓等級、電纜的截面積、試驗電纜的長度及電纜要求的諧振頻率范圍。
2. 對于GIS決定系統配置的因素為：GIS的電壓等級、GIS的間隔數和每個間隔的電容量C，GIS允許的試驗頻率范圍。
3. 對于變壓器、發電機等設備，系統的配置取決于試品的容量試驗電壓、試品的等效電容量C、要求的諧振頻率和試品的空載損耗的大小。
