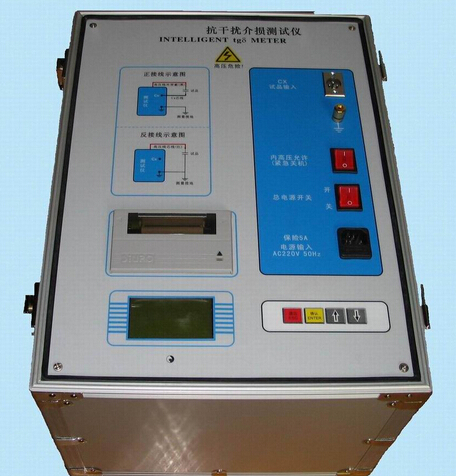

介質損耗測試儀
達瑞電氣為您推薦：

介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5Hz或55Hz，55Hz或65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯可測試絕緣油介質損耗。

作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx）。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。
儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

技術參數



1	使用條件	-5℃∽40℃			RH<80%
2	抗干擾原理	變頻法
3	電 源	AC 220V±10%			頻率無限制
4	高壓輸出	0.5KV∽10KV			每隔0.1kV
精 度			2%
最大電流			200mA
容 量			1500VA
5	自激電源	AC 0V∽50V/15A			45HZ/55HZ
6	分 辨 率	tgδ: 0.001%			Cx: 0.1pF
7	精 度	△tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.0PF)
8	測量范圍	tgδ	無限制
C x	15pF < Cx < 200nF
	10KV	Cx < 60 nF
	5KV	Cx < 100 nF
	1KV	Cx < 200 nF
CVT測試		Cx < 200 nF
9	CVT變比范圍	10∽10000
CVT變比精度	0.1%
CVT變比分辨率	0.1
10	外型尺寸	430（L）×330（W）×330（H）
11	存儲器大小	80 組 支持U盤數據存儲
12	重 量	28 Kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
