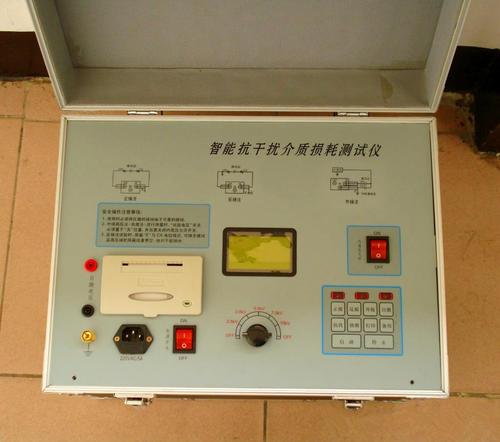

全自動抗干擾介質損耗測試儀
達瑞電氣為您推薦：
全自動抗干擾介質損耗測試儀是一種新穎的測量介質損耗角正切值（tgδ）和電容值（Cx）的智能化儀器。可以在工頻高壓下，現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值（tgδ）和電容值（Cx）。儀器為一體化結構，內置標準電容器和升壓電源，體積小、重量輕，便于攜帶，具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點，亦可外接電源與本廠生產的各種規格的高電壓等級的標準電容器配套使用，用以測量高壓介損。
主要特點
1、自動簡單 接線簡單（正接法兩根線，反接可使用一根線），所有電纜線均有接地屏蔽，所以都能拖地使用，測量電壓緩升、緩降，全自動測量，結果直讀，無須換算。
2、多種測量方式 可選擇正/反接線、內/外標準電容器和內/外試驗電壓進行測量。正接
線可測量高壓介損
3、抗震性能 儀器可承受長途運輸中強烈震動顛簸而不會損壞。
4、抗干擾能力強 采用自動跟蹤干擾抵償電路，將矢量運算法與移相法結合，有效地消除強電場干擾對測量的影響，適用于500kV及其以下電站的現場試驗。
5、CVT測量 獨特自激法測量CVT功能，不需外加任何設備，可完成不可拆頭CVT的測量。一次接線（三根電纜，不用倒線），一個測量過程（大約1分鐘），兩個最終測量結果（C1和C2的介損及電容值）。測量過程中文顯示，能實時監測自激電流值和試驗電壓（高壓）值。能消除引線對測試的影響，測量結果準確可靠。
6、安全措施
（1）高壓保護：試品短路、擊穿或高壓電流波動，能迅速切斷高壓輸出。
（2）CVT保護：設定自激電壓的過流點，一旦超出設置的電流值，儀器自動退出測量，不會損壞設備。
（3）接地檢測：儀器有接地檢測功能，未接地時不能升壓測量。
（4）防誤操作：具備防誤操作設計，能判別常見接線錯誤，安全報警。
（5）防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
7、VFD顯示 采用新穎的大屏幕VFD點陣顯示器，在嚴冬和盛夏都能清晰顯示。全中文操作菜單，操作提示各種警告信息，直觀明了，不需查閱說明書即可操作。
8、儀器附有微型打印機，以中文方式打印輸出測量結果及狀態。
9、RS232 儀器具有RS232接口，與計算機連接便于數據的統計和處理及保存。
技術指標
1、額定工作條件：
環境溫度 -10℃~50℃
相對濕度 30%~85%
供電電源 本儀器可采用市電或發電機電源220V±22V 50±5Hz
2、外形尺寸：1×b×h，mm：420×305×430
3、儀器重量：25kg
4、測量范圍：
介質損耗（tgδ）測量范圍：0~100% 分辨率 0.01%
電容量（Cx）測量范圍：
5、內接法 10kV時 3pF~40000pF試驗
0.5kV時 60pF~0.8μF
6、外接法
1）、“外接升壓器方式”（外接高壓、內部標準電容）
最高試驗電壓10kV
2）“外接Cn”方式”（外接高壓、外部標準電容器）
最高試驗電壓由標準電容器和被試品決定（Umax=Imax/ωCn）
標準回路最大試驗電流（Imax）：1A（In=UωCn）
被試回路最大試驗電流（Imax）：1A（Ix=UωCx）
7、 基本測量誤差
產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下，應符合表1之規定。（溫度每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）
表1
| 測量參數 |
接線方式 |
基本誤差 |
| 介損tgδ |
正接 |
±（1%讀數+0.0005） |
| 反接 |
±（1%讀數+0.0010） |
| 電容量Cx |
正接 |
±（1%讀數+1pF） |
| 反接 |
±（1%讀數+2pF） |
8、內部升壓器輸出能力
輸出電壓：0.5kV~10kV（分為20檔）
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
