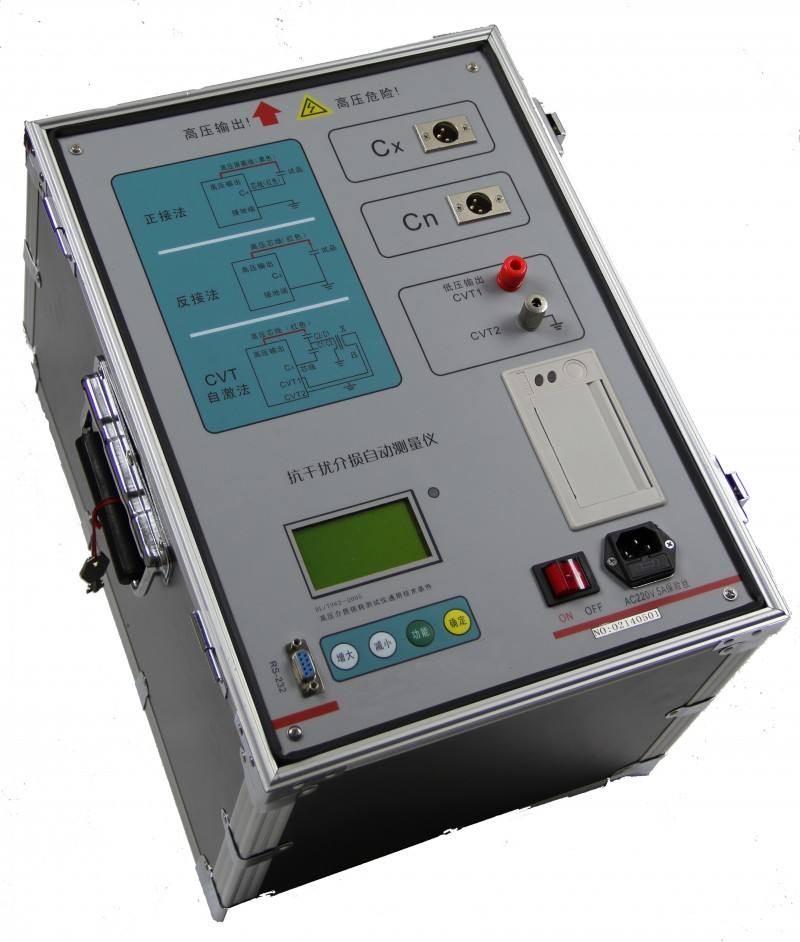

35kV介質損耗測試儀-三級承裝設施內接方式

      試驗電壓               試品電容量

      5KV    7.5KV  10KV      3PF~40000PF

      1.5KV  2.25KV  3K       10PF~0.35μF

      0.5kv  0.75kv  1kv      30PF~1.5μF

2.3.2.2外接方式

   “外接升壓器”方式試驗電壓10KV

   “外接Cn”方式（外接高壓、外接標準電容器）試驗電壓由標準電容器和被試品決定（Umax=Imax/ωC）

     標準回路最大電流50mA(In=UωCn)

     被試回路最大電流2A（Ix=UωCx）

35kV介質損耗測試儀-三級承裝設施CVT變比測量：

變比測量精度：±讀數×1% 變比測量范圍：10～99999

相位測量精度：±0.1° 相位測量范圍：0～359.9°

測量時間： 約40s，與測量方式有關

輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機： 煒煌A7熱敏微型打印機

環境溫度： -10℃～50℃

相對濕度： <90%

外形尺寸：460×360×350mm

儀器重量：28kg

用途：

儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
介質損耗測量儀可用正、反接線方法測量不接地或直接地的高壓電器設備。
介質損耗測量儀內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

產品特性

（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。

（2）液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。

（3）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。

（4）自動識別50Hz 60Hz系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。

（5）內置串聯和并聯兩種介損測量模型，方便儀器檢定。

（6）可存儲255組測量數據。

（7）CVT自激法測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。

（8）中文圖文菜單，大屏幕背光LCD顯示更清晰，電流電壓實時監視。

（9）優化的電路設計，使正/反接線的準確度和穩定性一致。

（10）自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。
