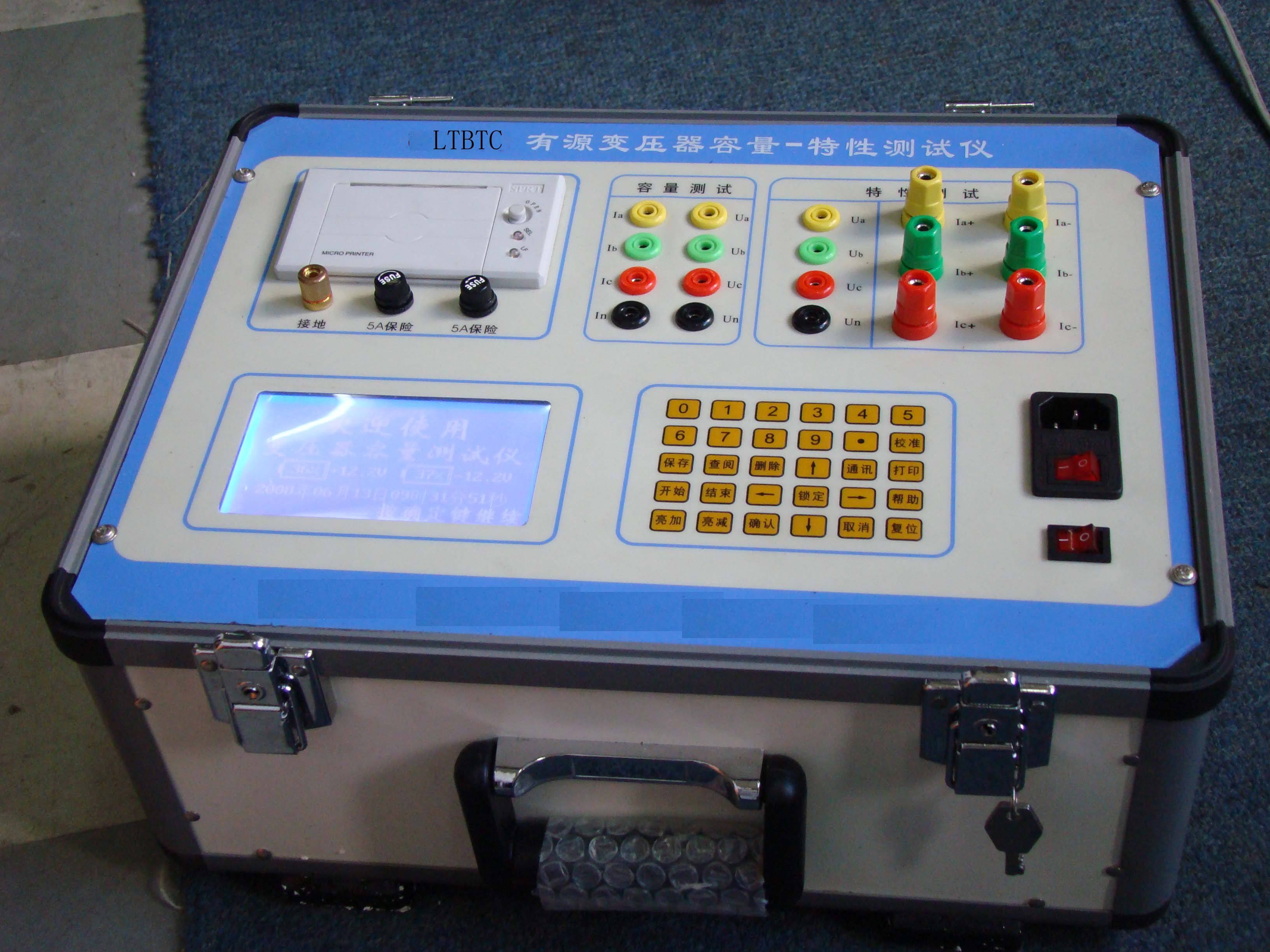

變壓器容量及空載負載測試儀介紹：

變壓器容量及空載負載特性測試儀除了測試變壓器容量、負載特性試驗、空載特性試驗，同時還能滿足電壓、電流、功率、頻率、短路阻抗等有關變壓器參數的測量。儀器體積小、重量輕、接線簡單、操作便捷、測量準確、穩定性好、簡便易學，是用電檢查部門不可或缺的設備。
主要特點

l 大屏幕、高亮度、寬溫型液晶顯示，所有測量數據一屏顯示，中文信息提示。液晶亮度、對比度可調節，在強陽光下也能清晰顯示。
l 測試儀內置微型打印機，漢字打印輸出，可在現場直接打印出測試結果。
l 內有保護電路，避免儀器損壞和人員事故。
l 采用長壽命觸摸按鍵，操作簡便，大部分操作使用默認設置即可，一鍵操作到底。
l 內置高能量電源可完成所有測試項目，在現場測試過程中該儀器不必外接電源及調壓器、升流器等輔助設備。
l 獨特的省電模式，保證完成多臺各種型號變壓器野外測試工作。
l 可以在非額定分接位置進行變壓器容量的測試。
l 測試數據穩定，重復性好。
l 接線簡單，僅用兩把接線鉗就可完成測試，測試不分相別，任選兩相即可。

技術參數

1. 容量測試：范圍30kVA～500kVA時，準確度0.5級，
范圍630kVA～40000kVA時，準確度2級
2. 負載測試：短路損耗（銅損）：范圍0～40000W，準確度0.5級
阻抗電壓（Uk）及其百分比（Uk%），準確度0.5級
3. 空載測試：空載損耗（鐵損）：范圍0～40000W，準確度0.5級
空載電流，準確度0.5級
4. 其余電測量：電壓范圍0～750V，準確度0.2級；電流范圍0～50A，準確度0.2級；頻率范圍45～65Hz，準確度0.2級。以上測量均可由自備電源完成。
5. 自動完成測試數據的溫度補償，將數據折算到額定溫度的數值。
6. 內置電源容量：15AH，可連續測量100臺以上變壓器；輸出功率600W，可直接測試16000KVA等大容量變壓器。
7. 儀器提供測試信號：交流電壓40V，電流最大15A，標準正弦波，失真度小于1%。
8. 變壓器型號（高耗能和節能型）自動判定并打印輸出。
9. 具有存儲功能，可存儲100臺變壓器信息。
10. 測試時配備專用短路鉗，接線方便。特殊要求時可選配1000A短路片。
11. 電壓、電流輸入端對機殼的絕緣電阻≥500MΩ，工作電源輸入端對外殼之間可承受工頻2KV、歷時1分鐘的交流耐壓試驗。
12. 儀器體積?。?00×320×180），重量輕（小于6公斤），便于攜帶。
13. 工作環境：溫度-20~50℃，濕度10%～85%。
