一． 概述

 YDJ-5KVA/50KV高壓試驗變壓器是我公司在原TDM型試驗變壓器的基礎上改進的新?lián)Q代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：

    1． 緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

    2． 解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。

    3． 本系列產品采用金屬固定引線和均壓，從而消除了放電現象。

    4． 漬箱結構緊湊，外觀新穎，體積?。亓枯p。

    5． 鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。

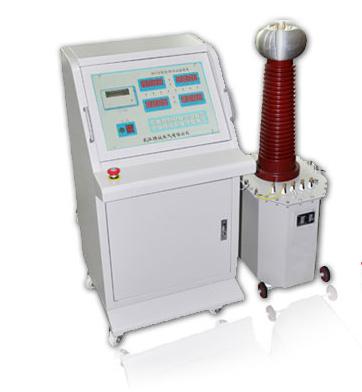

YDJ-5KVA/50KV高壓試驗變壓器

二． 主要技術指標

    1． 輸入電壓  0－200V／0－400V

    2． 額定高壓  0－400kV

    3． 額定容量  0－200kVA

    4． 產品種類及型號

    交流            YDJ－X／Y

    交直流          YDJZ－X／Y

    交流串激        YDJC－X／Y

    交直流串激      YDJCZ－X／Y

   （X為輸出容量參數，單位為kVA；Y為輸出交流電壓參數，單位為kV。）

三．使用方法及注意事項

    1、 按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾”可靠接地。

    2、 接通電源前，須先將操作箱（臺）調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。

    3、 以1.5-2KV/S的速度沿順時針?lè)较蚓鶆蛐D(zhuǎn)調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。

    4、 試驗完畢，應勻速將調壓器調至零位。

    5、 如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。

    6、 用YD系列產品作直流試驗時，須將高壓套管里的硅堆短路桿（D）和串激抽頭接線桿（C）旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。

    7、 直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。

    8、 環境;溫度過高時，套管頂部可能有少量油溢出，系正?，F(xiàn)象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25＃變壓器油。

    9、 試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與臺試驗變壓器輸出端、(x)相應，臺試驗變壓器的輸出端（A、X）與第二臺JT1上的試驗變壓器輸入端、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺JT2上的試驗變壓器輸入端、(x)與第二臺JT1上的試驗變壓器套管頂部輸出端（A）、（X）相聯。

四、產品配套

    本設備出廠包含如下幾部分：

    1、 試驗變壓器1臺

    2、 產品說明書1份

    3、 試驗報告1份

    4、 產品合格證1份

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
