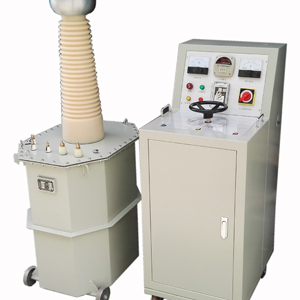

油浸高壓檢測變壓器

一、概述

   油浸高壓檢測變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

二、結構

本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外，儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的Satons試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

三、工作原理

⒈交流、交直流試驗變壓器：

將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

⒉帶抽頭試驗變壓器：

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖。

⒊串級試驗變壓器：

為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3，U（總）=1U+2U+3U。

四. 主要技術指標：

1.額定容量：1～300KVA

2.單臺額定輸出電壓：

（AC） 50、100、150、200、300KV

（DC） 70、140、210、280KV

3.額定輸入電壓：200V、400V

4.變比：500/1、1000/1、1500/1、2000/1、3000/1

5.變比誤差：≤±1.5%

6.阻抗電壓：<10%

充氣式高壓試驗變壓器

一、概述：

充氣式交直流試驗變壓器

隨著中國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，在體積上和重量上都越來越不能滿足現場工作的要求。充氣式試驗變壓器，降低了體積和重量，更方便客戶攜帶到現場做試驗。

隨著中國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

二、結構：

⒈YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－98>>；標準要求。

YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。

⒉YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

⒊YDQ（C）產品與YDQ產品的不同在于套管內結構。

三。主要特點：

1.該產品體積小，重量輕（比同等級油浸試驗變壓器輕40%-65%）.

2.潔凈，無油污，勿需維護。

3.不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。

4.絕緣強度明顯高于油浸試驗變壓器，電暈極小。

四。技術參數：

1.電壓等級：10——600KV

2.容量范圍：1——600KVA

3.空載電流：<7%

4.阻抗電壓：<8%

5.額定電壓局放量：<5PC

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
