互感器特性綜合測試儀使用原理
該儀器能自動測試和計算CT的變比；自帶大屏幕圖形LCD，全中文菜單界面；光標提示操作，實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰；具有低電壓輸出方式，提高測量精度；可以兼做保護的整組傳動試驗；保護功能完善；電子式極性判別，聲光指示測試結果，方便、直觀。
3KVA/50KV型工頻耐壓試驗裝置（試驗變壓器/控制箱）是揚州泰宜電力設備有限公司根據國家zui新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單，主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首xuan產品。產品別稱
試驗變壓器、工頻耐壓試驗裝置、交流耐壓試驗裝置、工頻耐壓測試儀、工頻耐壓儀、工頻耐壓機.產品特點
●電壓、電流、時間、狀態信息及提示信息等數據讀數清晰、直觀；
●全中文界面，操作簡單明了，可適應多種應用場合；
●輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
●按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；
●狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
●試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
●試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃洛或擊穿時的電壓；
●試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
●暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
●自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
●手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；
●手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
●升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；
●采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
技術參數
1、試驗變壓器使用環境要求：
1 輸入電壓：交流220V或380V，50Hz；
2 環境溫度：-40℃～40℃；
3 相對濕度：≤85%（環境溫度為25℃時）；
4 不含有化學性氣體及蒸汽的環境中；
5 無爆炸性危險的氣體中；
6 不受雨水浸入的場合下。
注：
1、我廠TYSB系列試驗變壓器單臺可做到交流300kV,容量300kVA；
2、如果用戶需要，抽出200V的串級抽頭，可將二臺或三臺串級成交流100kV、150kV、200kV、300kV的高電壓。也可根據用戶的需要，在高壓繞組中抽出5～15kV的中壓抽頭，供高壓電機作交流耐壓試驗；
3、表格中"直流高壓輸出"一欄，為交直流兩用試驗變壓器的直流高壓輸出值；
4、我廠還可根據用戶的要求，定制各種特殊規格的試驗變壓器。
TQSB 串級式高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。浸式試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流380V電壓接入電源控制臺，經電源控制臺內自藕調壓器（50KVA以上調壓器外附）調節0~400V電壓至高壓試驗變壓器的初級繞組，根據電磁感應原理，TQSB高壓試驗變壓器油在試驗變壓器高壓繞組可獲得試驗所需的高電壓。 1、使用環境條件 環境溫度不高于+40℃、不低于—20℃； 空氣相對濕度不大于90%； 海拔高度不超過3500米； 2、工作電壓 電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/p>
串級式高壓試驗變壓器是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種高壓試驗變壓器產品，本系列產品與同類YDJ型產品相比較具有體積小、重量輕、結構緊湊、運輸方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中必不可少的儀器。詳細介紹
串級式高壓試驗變壓器技術指標
.jpg)

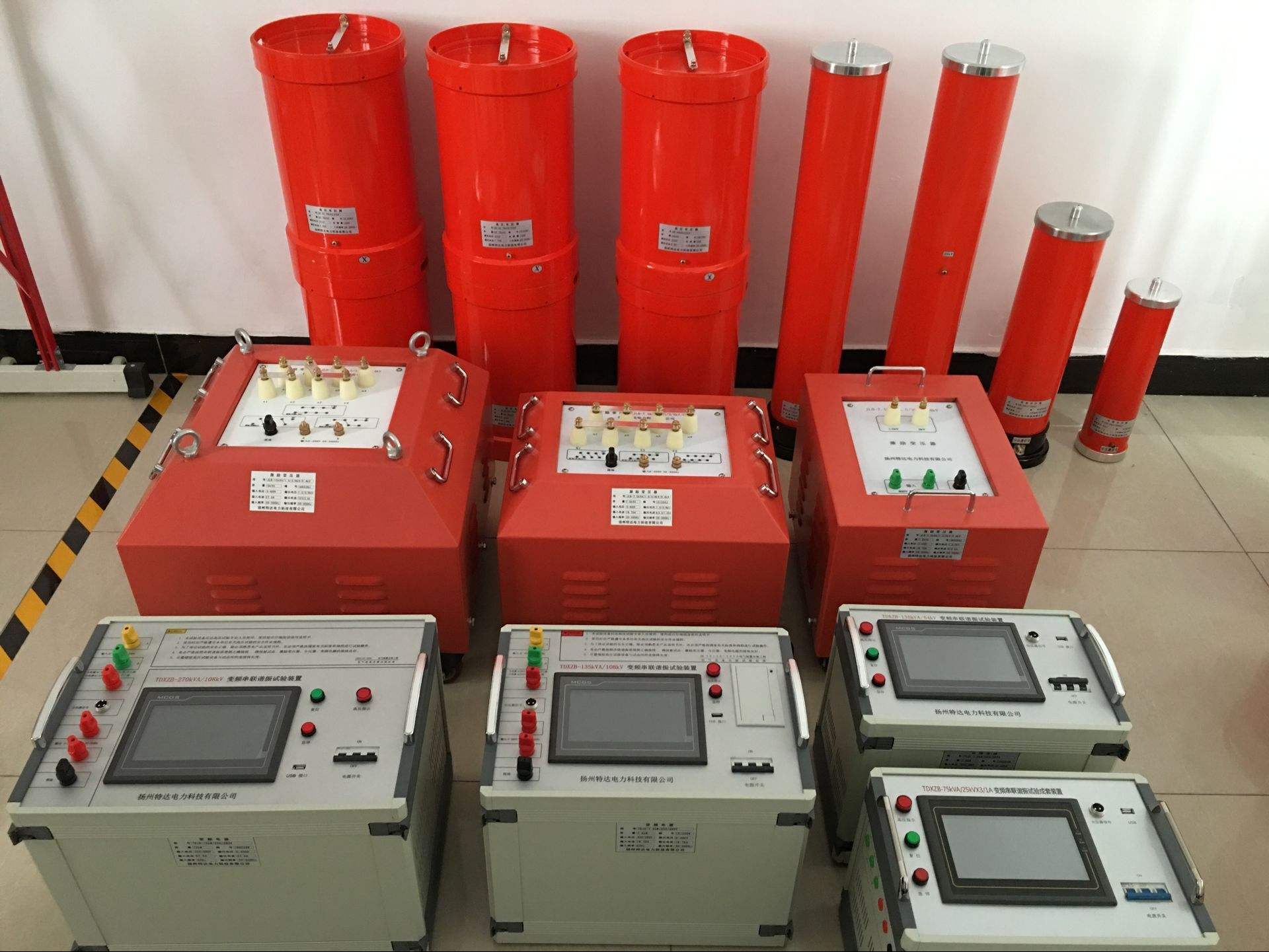

電力高壓試驗變壓器
標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
式中： Pn----標稱試驗變壓器容量（kVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（kV）
K------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct-----被試品的電容量（PF）
ω----角頻率， ω=2πf， f----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100 – 1000PF
電壓互感器 200 – 500PF
電力變壓器 < 1000kVA - 1000PF
> 1000kVA 1000 – 10000PF
高壓電力電纜和油浸紙絕緣 250 – 300PF/m
氣體絕緣 - 60PF/m
封閉變電站，SF6氣體絕緣 100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100kV K=4
Vn = 150–300kV K=3
Vn > 300kV K=2
