JJG1052-2009回路電阻檢定規程
電力系統許多大電流電氣設備在預防性試驗和交接試驗中需要準確測量回路的電阻值。斷路器是電力系統重要的電氣設備，依照最新標準JJG1052-2009回路電阻檢定規程、國標GB763、GB50150和電力行業標準DL/T596對斷路器導電回路電阻的測量均作了規定：應采用直流壓降法測量，電流不小于100A。
斷路器導電回路 的電阻主要取決于斷路器的動、靜觸頭間的接觸電阻。接觸電阻的測量 有許多種方法。日本學者Isao Minowa提出用超導量子器件測量接觸電阻，H.Archi提出利用電解槽法測量接觸電阻，波蘭學者 Jerzy Kaczarek提出用三次諧波法測量接觸電阻，這些方法一般是在實驗室條件下進行電接觸研究所采用的方法。工程中，通常采用四端子法來測量 實際觸點的接觸電阻。
以前，通常采用直流雙臂 電橋測量斷路器的接觸電阻。但是，當使用雙臂電橋進行斷路器導電回路電阻的測量時，由于雙臂電橋測量回路通過的是微弱的電流，難以消除電阻較大的氧化膜， 測出的電阻示值偏大，但氧化膜在大的電流下很容易被擊穿，不妨礙正常電流通過。因此，測試采用直流壓降法測試時，電流不得太小。
高壓斷路器導電 回路的電阻主要取決于斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的 載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電回路電阻值是斷路器安裝、檢修、質量驗收的一項重要數據。
回路電阻測試儀裝配(3張)
由于開關觸頭之間存在氧 化膜，如果用較小的電流檢測，由于氧化膜的影響測試結果一般偏大很多，但氧化膜在大電流下是能被擊穿的，理論上，測試電流只要不超過額定電流，應該是越大 越好，但規程在制定的時候考慮到當時國內相關儀器的生產水平，作出了不得小于100A電流的規定。 電力設備與地網導通電阻測試儀
電力設備的接地引下線與 地網的可靠、有效連接是電力設備安全運行及操作人員人身安全的根本保證。雖然在制作接地裝置時，已對接地引下線連結處做了必要的防腐處理，但位于土壤中的 連結點，仍會長期受到潮濕等因素的影響，出現接點腐蝕、開斷、松脫等現象，導致接地引下線與地網接觸點電阻值增大，不能達到電力規程的要求，使設備在運行 中存在不安全隱患，嚴重時造成設備脫開地
回路電阻測試儀(3張)
網運行。可用于對電力設備接地引下線與接地網或相鄰設備之間導通電阻值的精確測量。
地網導通電阻測試儀用于測量接地引下線導通電阻值，通過歷年測試值及相鄰點測試值比較來判定故障點。地網導通電阻測試儀工作電源由內部鋰電池提供，無需外接交流電源，測試過程由單片機控制完成，具有操作簡單、測試速度快、測試數據穩定、便于攜帶等特點。
由于斷路器接觸電阻很小，只有用很高的電流檢測，才能保證一定的精度，抗干擾能力也越強。
用于斷路器接觸電阻和載流導體電阻的高精度測量，能長時間、穩定輸出大電流，符合DLT845.4-2004《電阻測量裝置通用技術條件第四部份:回路電阻測試儀》的相關規定。
35kv高壓開關回路電阻測試儀
按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。JD-100 A智能回路電阻測試儀采用100A恒流輸出。最高輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境。
1、大電流：采用zui新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2、高穩定性：在嚴重干擾條件下，液晶屏zui后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－ΔAD采樣，zui新數字信號處理技術，zui高分辨力達到0.01μΩ，是目前國內*能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。
6、功能強大：電流可在50A，100A，150A，200A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、多種通信方式：能夠通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理。
9、使用方便：體積小、重量輕，便于攜帶。
1、大電流：采用zui新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2、高穩定性：在嚴重干擾條件下，液晶屏zui后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－ΔAD采樣，zui新數字信號處理技術，zui高分辨力達到0.01μΩ，是目前國內*能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。
6、功能強大：電流可在50A，100A，150A，200A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、多種通信方式：能夠通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理。
9、使用方便：體積小、重量輕，便于攜帶。

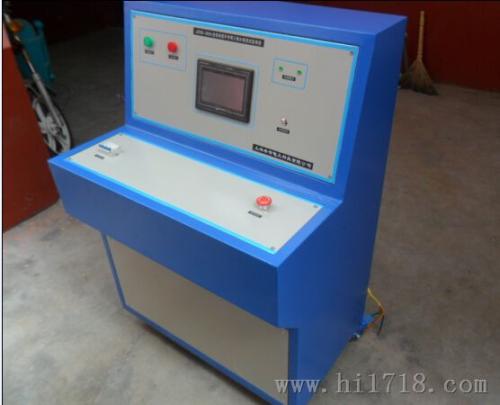

1000A溫升大電流試驗設備
溫升專用電流源適用范圍：
適用于母線槽、斷路器、電流互感器、變壓器、開關柜、電纜接頭、導軌及其它電器設備的溫升試驗和電流負載試驗。
1. 溫升試驗設備裝置功能特點：
1). 內置高配置工控機,進口英寸真彩大液晶觸摸屏操作，測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便:
2). 帶有自動穩流系統，配有多種接口，輕松外掛U盤、打印機等多種設備?？蛇h(yuǎn)距離傳輸遠程控制端操作運行。
3).采用當前zui新電力電子技術，進口高精度傳感器，抗干擾能力強，輸出精度高，zui高可達級
4).只需設置好目標電流即可，無需人工監控，僅需設定測試電壓、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率。也可工作結束后把數據讀到電腦上查看即可。 5). 設有電流、溫度 zui低值和zui高值，具有超過限定值自動報警功能。具有可靠的過流、過壓、過熱及短路等各種自我保護功能。
6). 配有精度調整菜單，用戶可自行調整誤差值。
7).人性化界面，軟件界面友好，功能齊全，輕松完成校驗工作，具備電流、溫度錄波分析功能，并可將電流、溫度波形存儲，更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。
8).可以顯示三相全程電流曲線，多達路溫度（根據客戶選）曲線。可帶微型打印機，可現場隨時打印曲線圖及測試數據.
9). 可根據用戶要求定制測試模塊，軟件終身免費升級 溫升專用電流源
2.主要技術參數：
電源輸入： AC 380/220V±10% 50Hz 。
◆ 長時間輸出0～50000A電流。 電流值精度：0.2級。
◆ 即可三相平衡輸出0―500A交流大電流；即可三相同時輸出也可每相單獨輸出。電流輸出可多級任意設定組合并機輸出。
溫升專用電流源適用范圍：
適用于母線槽、斷路器、電流互感器、變壓器、開關柜、電纜接頭、導軌及其它電器設備的溫升試驗和電流負載試驗。
1. 溫升試驗設備裝置功能特點：
1). 內置高配置工控機,進口英寸真彩大液晶觸摸屏操作，測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便:
2). 帶有自動穩流系統，配有多種接口，輕松外掛U盤、打印機等多種設備?？蛇h(yuǎn)距離傳輸遠程控制端操作運行。
3).采用當前zui新電力電子技術，進口高精度傳感器，抗干擾能力強，輸出精度高，zui高可達級
4).只需設置好目標電流即可，無需人工監控，僅需設定測試電壓、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率。也可工作結束后把數據讀到電腦上查看即可。 5). 設有電流、溫度 zui低值和zui高值，具有超過限定值自動報警功能。具有可靠的過流、過壓、過熱及短路等各種自我保護功能。
6). 配有精度調整菜單，用戶可自行調整誤差值。
7).人性化界面，軟件界面友好，功能齊全，輕松完成校驗工作，具備電流、溫度錄波分析功能，并可將電流、溫度波形存儲，更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。
8).可以顯示三相全程電流曲線，多達路溫度（根據客戶選）曲線?？蓭⑿痛蛴C(jī)，可現場隨時打印曲線圖及測試數據.
9). 可根據用戶要求定制測試模塊，軟件終身免費升級 溫升專用電流源
2.主要技術參數：
電源輸入： AC 380/220V±10% 50Hz 。
◆ 長時間輸出0～50000A電流。 電流值精度：0.2級。
◆ 即可三相平衡輸出0―500A交流大電流；即可三相同時輸出也可每相單獨輸出。電流輸出可多級任意設定組合并機輸出。
大電流發生器參數
大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制；增加載流時間可提高工作效率,擴大測試范圍；它具有體積小、重量輕、性能好，使用維修方便等特點。
大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，該裝置具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。通過結構、電氣性能、材料、工藝進行優化升級；可提高載流時間、電流穩定性、體積重量與功率比。
溫升大電流試驗設備
參數:
◆ 輸入電壓:AC220V/380V±10% 50Hz±1
◆ 輸出電流:0-20kA 5V 0-10kA 10V ; 0-10kA 10V 0-5kA 20V . (按客戶需求可定制)
◆ 輸出容量:0-10kVA
◆ 耐流計時范圍:0-9999S
◆ 沖擊計時范圍:0-999mS
◆ 環境溫度:-20℃至50℃
◆ 電流精度:0.5%，0.2% (F.S)，
◆ 重量:30kg 外形尺寸: 240×320×350(mm)
大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，使用維修方便等特點。
全自動大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，該裝置具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
1、大電流發生器采用進口高導磁材料、設計精巧、具有體積小、耐電動力強、方便使用的特點該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。
2、該系列產品由操作臺及升流器兩部分構成，具有輸出電流無調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。配有互感器，能方便地讀取試驗電流值。
