異頻介質損耗測試儀
1. 本儀器只能在停電的設備上使用；接地端應可靠接在接地網，
儀器盡量選擇在寬暢，安全可靠的地方使用。
2. 被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞。
3. 根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法。
4. 根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
5. 測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。
6. 斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行。
7. 為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量。
8. 在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的安全。
9. 儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全；10、儀器應可靠接地，接地不好可能引起機器保護或造成危險。
10. 儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；
11. 儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。
CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。
12. 儀器應注意防潮，防劇烈振動。
13. 當現場干擾較大，用工頻無法得到確定結果時，應使用異頻測量，其它情況應使用工頻測量。
14. 當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。
15. 試品短路將無法測量，儀器自動保護。機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙?jiān)试S往外拉。
LYYD-75KVA/150KV便攜式高壓試驗變壓器產品概述
是在同類產品YDJ（G）型變壓器的基礎上，按變壓器國家標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。
二、LYYD-75KVA/150KV便攜式高壓試驗變壓器產品結構
鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。其內外部結構見圖1。

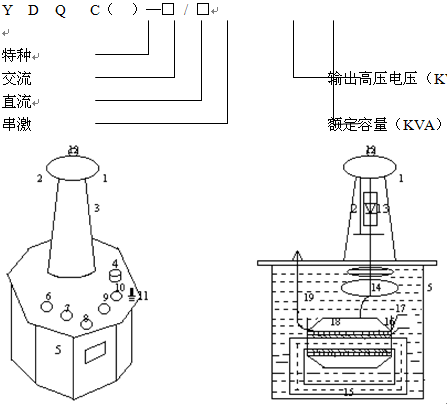

產品型號含義
Y D Q C（ ）—□ / □
圖1：結構示意圖
1-均壓球；2-硅堆短路桿；3-高壓套管；4-油閥；5-殼體；6、7-調整電壓輸入a、x端子；8、9-儀表測量E、F端子；10-高壓尾X端子；11-變壓器外殼接地端；12-高壓輸出A端子；13-高壓整流硅堆；14-內部均壓環；15-變壓器鐵芯；16-初級低壓繞組；17-測量?jī)x表繞組；18-二次級高壓繞組；19-變壓器油。
LYYD-75KVA/150KV便攜式高壓試驗變壓器工作原理
為單相變壓器，聯結組標號II。單臺變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在變壓器高壓繞組可獲得試驗所需的高電壓。其工作原理圖見圖2所示。
1、工作原理示意圖
圖2 ：工作原理示意圖
在試驗變壓器中：a、x為低壓輸入端；A、X 為高壓輸出端；E、F為儀表測量端。
2、單臺交直流兩用型變壓器工作原理見圖3。圖中所示：高壓套管內裝有高壓硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。
3、三臺變壓器串激獲得更高電壓原理見圖4，串激變壓器有很大的優越性，因?yàn)檎麄€(gè)試驗裝置由多個單臺串激式變壓器組成，單臺試驗變壓器有著體積小、重量輕、便于運輸?shù)奶攸c(diǎn)，它既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可以分開單獨使用。整套試驗裝置投資小、經濟實惠。圖3所示：在三臺串激式試驗變壓器串激使用中，單臺變壓器B1、B2、B3的輸出電壓都是U，*、二級的試驗變壓器內部都有一個激磁繞組，分別為A1、C1 和A2、C2。當控制電壓加在*級變壓器B1的初級繞組a1、x1上，激磁繞組A1、C1給予試驗變壓器B2初級繞組供電，第二級試驗變壓器B2的激磁繞組A2、C2給試驗變壓器B3的初級繞組供電。由于*級變壓器B1的高壓尾及殼體接地，第二、三級的變壓器B2和B3對地有絕緣支架的隔離，這樣變壓器B1、B2、B3對地輸出電壓分別為1U、2U、3U。
BGY4/BGY2不銹鋼防爆電加熱器
不銹鋼加熱管在耐高溫不銹鋼無縫管內均勻地分布高溫電阻絲，在空位有些細密地填入導熱功用和絕緣功用均出色的結晶氧化鎂粉，加熱管這種結構不但領，熱效率高，而且發熱均勻，當高溫電阻絲中有電流經過期，加熱管發作的熱經過結晶氧化鎂粉向金屬管表面分散，再傳遞到被加熱件或空氣中去，達到加熱的目的。
BGY4/BGY2不銹鋼防爆電加熱器是由加熱元件、加熱器殼體、雙金屬溫度計、排氣閥、體脹式溫控開關共同組成。該設備采用的MI電纜不同于一般管式加熱器，其形狀屬于線形，加熱電纜發熱芯體和金屬護套之間溫差很小，導熱性能很好，工作可靠，使用壽命長。加熱電纜繞制成型后熱交換面積大，表面熱負荷低，加熱均勻，熱效率高。發熱元件護套為不銹鋼并經鍍鎳處理，防腐性能良好。該系列加熱器以導熱油為傳熱介質,采用電熱升溫，通過高溫油泵強制液相循環的高效、節能供熱設備，廣泛應用于各個領域。
BGY4/BGY2不銹鋼防爆電加熱器技術參數
|
型號BGY |
額定電壓（V） |
功率（KW） |
A mm |
L mm |
工作溫度℃ |
適用電纜m㎡ |
|
|
220V |
380V |
||||||
|
BGY2-220/0.2 |
220 |
0.2 |
140 |
240 |
300 |
12 |
2.5 |
|
BGY2-220/1 |
220 |
1 |
255 |
355 |
300 |
12 |
4 |
|
BGY2-220/2 |
220 |
2 |
305 |
405 |
300 |
12 |
4 |
|
BGY2-220/3 |
220 |
3 |
355 |
455 |
300 |
12 |
6 |
|
BGY2-220/4 |
220 |
4 |
405 |
505 |
300 |
12 |
6 |
|
BGY4-220/5 |
220 |
5 |
550 |
650 |
300 |
12 |
8 |
|
BGY4-220/6 |
220 |
6 |
650 |
750 |
300 |
12 |
10 |
|
BGY4-220/7 |
220 |
7 |
750 |
850 |
300 |
12 |
10 |
|
BGY4-220/8 |
220 |
8 |
850 |
950 |
300 |
12 |
16
|
保養措施：
a根據實際的工作方式以及流體的污染度等級定期清洗加熱器?？蛇x用適當?shù)那鍧嵰簺_刷泥狀的沉淀物，而處于元件內部或凹處的固態沉淀物則需拆開加熱元件組合清除。為了避免加熱元件或加熱器凹處不被損害，應該采用合適的溶劑清洗。
b只有加熱元件組的導管側面才能用液體清潔劑或溶劑清洗。
c清洗完加熱器厚，按照以上程序的相反順序?qū)⒓訜崞髦匦卵b配，更換新的法蘭墊圈，檢測加熱元件。
4.測定穩壓二極管的伏安特性
（1）將圖3-3中的二極管換成穩壓二極管(2CW51)，重復實驗內容3的測量數據記入表3-5中。
（2）反向特性實驗：將圖3-3中的200Ω電阻換成1K,2CW51反接，測2CW51的反向特性，穩壓電源的輸出電壓從0-20V,
五、實驗注意事項
1.測二極管正向特性時，穩壓電源輸出應由小至大逐漸增加，應時刻注意電流表讀數不得超過25mA，穩壓源輸出端切勿碰線短路。
2.進行上述實驗時，應先估算電壓和電流值，合理選擇儀表的量程，并注意儀表的極性。
3.如果要測2AP9的伏安特性，則正向特性的電壓值應取
0,0.1,0.13,0.15,0.17,0.19,0.21,0.24,0.30(V),反向特性的電壓應取0，2，4，6，8，10（V）.
六、預習思考題
1.線性電阻與非線性電阻的概念是什么？電阻器與二極管的伏安特性有何區別？
2.若元件伏安特性的函數表達式為I＝f(U)，在描繪特性曲線時，其坐標變量應如何放置？
3.穩壓二極管與普通二極管有何區別，其用途如何？
七、實驗報告
1.根據實驗結果和表中數據，分別在坐標紙上繪制出各自的伏安特性曲線（其中二極管和穩壓管的正、反向特性均要求畫在同一張圖中，正、反向電壓可取為不同的比例尺）。
2.對本次實驗結果進行適當?shù)慕忉?，總結、歸納被測各元件的特性。
3.必要的誤差分析。
4.總結本次實驗的收獲。
。
