手持式氧化鋅避雷器帶電測試儀
手持式氧化鋅避雷器帶電測試儀，主要用于對電力系統中廣泛使用的6KV、10KV氧化鋅避雷器直流參數進行測試，具有接線簡單，體積小，重量輕，便于攜帶，可外接電源等特點。
產品特點:
1. 多種電壓基準信號取樣方式：
有線 同步：從PT端計量繞組取信號，數字信號有線傳輸。
無線 同步：從PT端計量繞組取信號，數字信號無線傳輸，省去電纜長距離連接。
感應板同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。
無電壓同步：不需要從PT端子取信號，采用軟件計算的方式找到電壓基準。
2. 電壓信號和電流信號（輸入阻抗低于1Ω）完全隔離保證數據的可靠性和安全性。
3．無線三相氧化鋅避雷器測試儀可以三相同測，自動計算不需補償。
4. 交、直流兩用型，內帶高能鋰離子電池，特別適合無電源場合。
5. 氧化鋅避雷器測試儀（裸線35KV），配套上位機軟件可以生存word報告，方便數據的管理和查詢；
6. 生存word報告可以直觀告訴你氧化鋅避雷器的好壞。
7. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
8. 手持式氧化鋅避雷器帶電測試儀,儀器內部可以自動保存1000組數據，也可以外接U盤保存。
技術指標：
參考電壓輸入范圍（峰值）： 10V-200V ±(讀數´2% + 5個字)
全泄漏電流測量范圍(峰值)： 100uA-10mA ±(讀數´2% + 5個字)
阻性電流測量范圍(峰值)： 100uA-10mA ±(讀數´5% + 5個字)
容性電流測量范圍(峰值)： 100uA-10mA ±(讀數´5% + 5個字)
角度測量范圍： 0·-360·
功耗： 4W
充電電源： DC12V
鋰電池容量： 10000mAh
無線傳輸距離： 400M
操作步驟：
打開電源開關, 屏幕出現開機界面
約幾秒后出現如下所示主菜單(圖)。主菜單的具體操作說明如下:
l 線路編號:按"功能"鍵將光標指向"線路編號"，按"確定"鍵進入;按"功能"鍵選擇要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，所有位調整完成后，按"確定"鍵。
l PT變比:按"功能"鍵將光標指向"PT 變比"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;然后按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。
l 測試相序:按"功能"鍵將光標指向"測試相序"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。其中A,B,C表示單相測量,X表示三相同測.
l 補償角度:調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面"測量原理"的有關章節.如果選擇三相同測,角度自動補償.
l 日期:調整方法同上，用"功能"鍵選擇要調整的項目年、月、日、時、分、秒，用"增大"、"減小"鍵進行調整，全部調整完后，按"確定"鍵。
l 模式 : 按"確定"將會在有線,感應,無線三種模式之間切換.
l 查看:按鍵盤"功能"鍵將光標指向"查看"，按"確定"進入(如圖六所示);按 "增大、減小、功能" 鍵選擇要查看的數據，按"確定"鍵顯示該組數據;
l 測量:按"功能"鍵使光標指向"測試"，按"確定"進入測量，出現圖七所示測量畫面。
顯示: 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按"增大","減小"可以循環顯示三相的信息。
打印:可將測量的數據打印出來，但不存儲
存儲:存儲當前數據，選擇好數據的存儲位置，按"確定"鍵保存。
退出:退出測量，回到系統主菜單。
7.數據上傳:將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作。

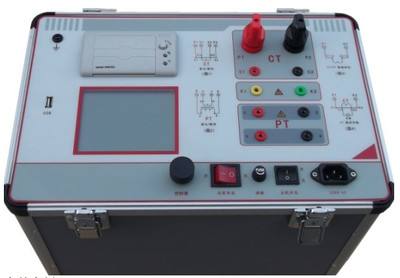

CT/PT特性測試儀器本產品是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣***的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗和PT交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用***工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便***，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的***測試儀器。 產品別稱PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀產品特征1、安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全2、功能***：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗、PT交流耐壓試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告 3、輸出容量大：伏安特性試驗單機***輸出電壓1000V，外接升壓器（選配）***電壓可升至2500V,變比試驗和一次通流***電流1000A，儀器輸出容量5kVA,***可做500kV等級1A電流互感器的伏安特性試驗 4、人機界面友好：大屏幕320*240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線 5、數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果 6、U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷 7、PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理 8、多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇  |
變頻控制器從結構上分為兩大類變頻控制器從結構上分為兩大類
變頻控制器從結構上分為兩大類：20kW及以上為控制臺式，20kW以下為便攜箱式；它是由控制器和濾波器組成。在系統中變頻控制器的主要作用是把幅值和頻率固定的工頻380V或220V的正弦交流電轉變成為幅值和頻率可調的正弦波，并為整套設備提供電源。
變頻控制器具有IGBT保護、過流保護、過壓保護、放電保護、進線保護等可靠的保護功能，保證試驗人員和試品的安全。
IGBT保護：當IGBT電流過大或過熱時，CPU將停止工作，直到系統恢復正常。
過壓保護：是指當試驗電壓超過人為整定的保護電壓（保護電壓可根據不同試驗電壓需要任意設定）時，控制器自動跳閘，CPU停止工作，并提示系統發生過壓保護。
過流保護：是當CPU檢測到母線工作電流超過IGBT工作電流或IGBT溫度過高時，CPU會發生過流保護信號，裝置停止工作，并通過液晶屏提示系統發生過流保護。
放電保護：當試器擊穿、短路或試品放電時，CPU停止工作，并切斷主回路。
進線保護、低通濾波器：不僅可以在穩態下使放電或擊穿電流小，而且使暫態瞬時電流的破壞減小，從而保證設備和人身的安全。
測量部分：試驗人員可直接從變頻控制器控制面板上讀取輸入電壓、電流、當前工作頻率、變頻控制器輸出電壓、電流及試品上所加諧振電壓信號。
3．2．2勵磁變壓器
勵磁變壓器的作用是將變頻電源的輸出電壓升到合適的試驗電壓，滿足電抗器、負載在一不定期品質因數下試驗電壓的要求（勵磁變壓器的容量一般與變頻控制器相同）。為了滿足不同電壓等級、不同容量試品的試驗要求，勵磁變壓器高壓繞組一般有多個抽頭。
3．2．3高壓電抗器
高壓電抗器L是諧振回路的重要部件，當電源頻率等于1/（2π√LCx ）時，它與被試品Cx發生串聯諧振；電抗器的性能直接影響到系統Q值的大小。
3．2．4高壓分壓器
高壓分壓器是高電壓測試器件，它由高壓臂C1和低壓臂C2組成，測量信號從低壓臂C2上引出，作為高壓電測量和保護信號。
3．3決定系統配置參數的因素
系統諧振電壓等級和容量取決于試品的電容量C，試驗電壓U試驗頻率f。
YHX-300G遠程無線高壓核相器采用GPS授時技術和無線傳輸技術，用于遠距離核相、近距離核相和開關柜取電感應點核相。還具有高壓驗電、核定相序、測量電網頻率的功能。儀器適合5V～500KV輸電線路帶電核相作業。
YHX-300G遠程無線高壓核相器采用GPS衛星授時技術，在全球任何地方獲取統一的時間，能夠同時測量任何地方的兩條電線相位差值。解決了傳統無線核相儀操作需在300米以內的距離限制。
工作原理
遠距離核相---測量模式：甲乙主機由GPS授時，在相同的GPS時間（納秒級）開始接收Y發射器的相位和頻率信息，根據甲乙的相位值計算相位差值。
遠距離核相---授時測量模式：甲乙主機預先由GPS授時，然后啟動甲乙主機內部時鐘，在相同的時間微秒級開始接收Y發射器的相位和頻率信息，根據甲乙的相位值計算相位差值。
近距離核相：由一個主機測量接收X發射器和Y發射器的信號，計算兩線路的相位差值。
發射器原理：采集帶電線路的相位和頻率信息，將信息編碼后通過無線電波的形式發送給接收主機。
產品別稱
核相器、核相儀、核相裝置、無線核相器、高壓核相器、高壓核相儀、語音核相器、語音核相儀、無線核相器、無線核相儀、數字核相器、數字核相儀、定相器、高壓定相器、10KV高壓核相儀、數字高壓無線核相儀、遠程核相儀、核相儀廠家，超遠距離無線核相儀、超遠距離遠程無線高壓核相儀、衛星授時遠程無線核相儀、衛星授時遠程核相裝置、衛星授時遠程無線核相器、衛星授時遠程高壓核相器、衛星授時遠程高壓核相儀、衛星授時遠程語音核相器(儀)、衛星授時遠程無線核相儀
產品參數
1、相位差準確度：
近距離核相：誤差≤3°
遠距離核相---模式：誤差≤3°
遠距離核相---授時模式：誤差≤6°
2、頻率準確度：±0.1Hz。
3、發射器和接收主機的無線傳輸距離大于100米。
4、甲乙主機之間GPS衛星授時遠程核相距離≥500km。
5、結果判斷采用A級標準。相位差≥30°為異相；相位差<30°為同相。< span="">
6、無GPS信號時本機仍可繼續工作30分鐘。
7、儀器實現了跨電壓等級測量，一臺儀器可以測量各電壓等級線路。
8、具有高壓驗電和核定相序的功能。
9、可以用于開關柜帶電顯示器核相。
10、數據存儲容量800組，可以查閱和單條刪除。
11、標配絕緣桿長度為3米，絕緣桿適用電壓等級≤220KV。
12、高壓測量時泄漏電流<10ua。< span="">
13、發射器工作功耗<0.1w，接收主機工作功耗<0.3w。< span="">
14、兩個發射器和接收器均內置可充電鋰電池。主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、整機重量：約5Kg*2個。
18、儀器包裝尺寸：長1775px*寬650px*高275px*2個。
