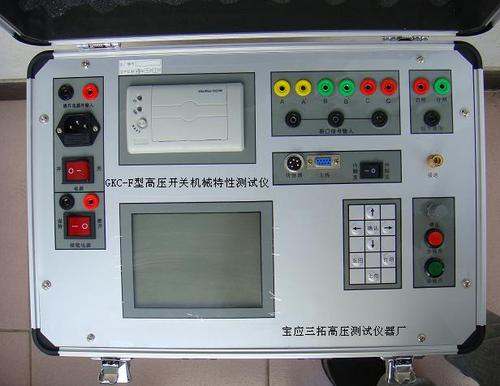

GKC-F高壓開關動特性測試儀適用于進口
GKC-F高壓開關動特性測試儀適用于進口、國產各廠家少油、多油、真空、六氟化氯(SF6)等高壓開關的機械特性測試,亦適用于電磁動作類電器(如接觸器、繼電器等)的時間測試,自帶操作電源。
1、測量速度快:本儀器輸出zui大10A恒定電流,測量時能有效地補償大電感設備電流慣性,加速了鐵芯飽和,從而縮短了充電時間,提高了測量速度,比傳統儀器單、雙臂電橋快幾百倍。
2、準確度高:本儀器應用單片機先進的大功率高精度的程控恒壓、恒流技術,使得對感性負載充電電流保持在一個相對的穩定值,抗感能力穩定,抗干擾能力強,進而保證了測量準確度。
3、本儀器智能化程度高,結構緊湊、布局新穎合理。除了采用先進的四端子測量法外,而且采用雙路程控比較分析、自動調零校準,設有防拉弧以及數據分析等電路,自動輸出打印測量數據,菜單操作,人機對話,操作讀數極其方便。
30A直流電阻測試儀-三級承試設備清單注意事項:
1.在測無載調壓變壓器倒分接前一定要復位,放電結束后,放電提示音結束,且提示信息消失后再切換分接開關。
3.測試結束后,按"復位"鍵,一定要等放電指示燈熄滅,提示信息消失后再關掉電源,進行拆線。
4.測試過程中請少斷電或測試夾鉗脫落。
5.接通電源前請先接好地線,測試結束后請zui后拆地線。
產品簡介:
是變壓器在交接、大修和改變分接開關后,必不可少的試驗項目。《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等,必須測量變壓器繞組的直流電阻,其目的是:
1.檢查繞組內部導線和引線的焊接質量;
2.檢查分接開關各個位置接觸是否良好;
3.檢查繞組或引出線有無折斷處;
4.檢查并聯支路的正確性,是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;
5.檢查層、匝間有無短路的現象。
采用全新電源技術,具有測量迅速、體積小巧、使用方便、測量精度高等特點,是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。
在較高頻率的電壓作用下,變壓器的每個繞組均可視為一個由線性電阻、電感(互感)、電容等分布參數構成的無源線性雙口網絡,其內部特性可通過傳遞函數H(jω)描述。若繞組發生變形,繞組內部的分布電感、電容等參數必然改變,導致其等效網絡傳遞函數H(jω)的零點和極點發生變化,使網絡的頻率響應特性發生變化。
變壓器繞組的幅頻響應特性采頻率掃描方式獲得。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf),測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比,獲得指定激勵端和響應端情況下繞組的幅頻響應曲線。L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容,V1、V2分別為等效網絡的激勵端電壓和響應端電壓,VS為正弦波激勵信號源電壓,RS為信號源輸出阻抗,R為匹配電阻。

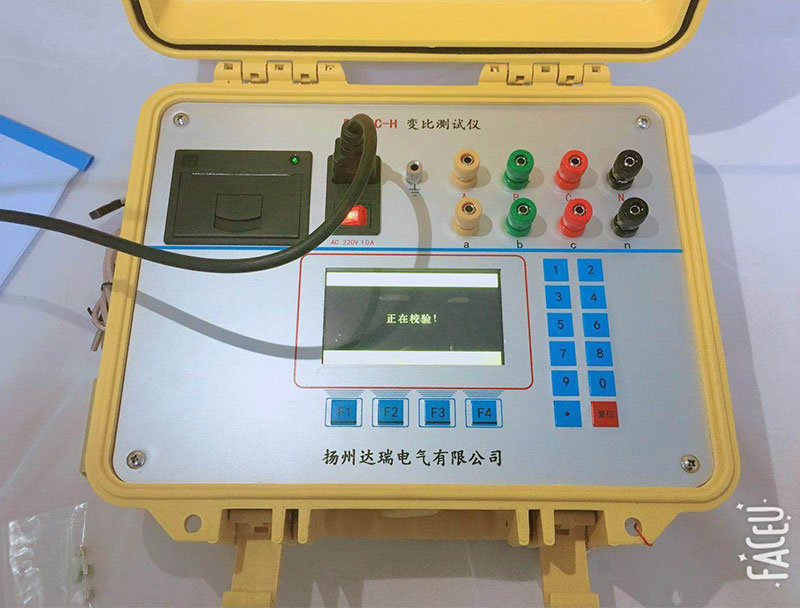

1、在測量過程中,不要觸摸試品。變壓器變比測試儀-三級承試資質注意事項:
2、如果測試線短路或高低壓線接反,會熔斷保險。保險熔斷后,如果進行測量,在顯示“正在測量,請等待!”后停住,請關機。更換相同容量的保險后重新測量。
3. 測試線要接觸良好。儀器應良好接地!
4.儀器的工作場所應遠離強電場、強磁場、主頻設備。供電電源干擾越小越好,宜選用照明線,如果電源干擾還是較大可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
5.儀器工作時,如果出現液晶屏顯示紊亂,按所有鍵均無響應,或者測量值與實際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。
試驗程序
1.首先檢查變壓器接地狀況是否良好,套管引線應全部解開。
2.詳細記錄被試品的銘牌數據及原始工況有否異常,以及被試品變壓器當前測試狀況下的分接開關位置,并仔細輸入被試品情況登記窗。
3.根據被試品的情況建立被試品數據文件的子目錄;測試完成后應將測量的數據備份至該目錄下,并注意進行整理工作。
4.數據存放格式:文件是以ASCII碼的形式存放。
5.對剛退出運行的變壓器進行測量,測量前應盡量讓其散熱降溫;但在整個測量過程中應停止對其所施的降溫手段,保持溫度,以免測量過程中溫度變化過大而影響測量結果的*性。
6.現場測試時,為防止出現意外損壞儀器,使用所配的電源隔離變壓器。變壓器繞組變形測試儀國內做的ZUI好的要數武高所,北京電力研究院和專業生產商恒電高測電氣等。
產品清單:
1.測試儀一臺 2.電源線一根 3.測試線一套 4.產品使用說明書一本 5.合格證一個 6.儀器的檢測報告一張

智能回路測試儀回路
智能回路測試儀回路(接觸)電阻測量是電氣測試的重要內容,根據《電力設備交接和預防性試驗規程》的要求,各種開關設備導電回路電阻的測量,測試電流不得小于100A。智能回路測試儀適用于高壓開關接觸電阻(回路電阻)的高精度測量,同樣適用于其它需要大電流、微電阻測量場合。執行標準:DL/T845.4-2004。本產品廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
以前,電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻,而這類電橋的測試電流僅為mA級,難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時,由于受到油膜和動靜觸頭間氧化層的影響,測量偏差大,掩蓋了真實的接觸電阻值。因此,電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定,以保證準確度。采用微型單片機控制,人性化漢字界面顯示,它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備;其測試電流采用國家標準GB763推薦的100A直流,可在100A電流的情況下直接測得回路電阻或者接觸電阻,用液晶顯示測試電流值及測試電阻值,可以打印輸出。該儀器測量準確、性能穩定,操作方便。適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
高精度回路電阻測試儀技術指標:
1、測量范圍:1-1999.9µΩ 分辨率:0.1µΩ
2、測量電流:直流100A±2%(開機)
3、測量精度: 0.5%±5個字
4、顯示方式:大屏幕漢字液晶
5、電源: AC220V 50Hz
6、最大輸出電壓: DC 5V
7、標準輸出電流: DC 100A±2%(開機)
8、本機電壓/電流線分方向,不可任意接線。
9、測試時間設置范圍:10―30-60S
測量接線圖:
測量時的接線原理圖如圖所示,本測試儀配備的測試夾可同時完成100A電流輸出和監測輸出電壓的雙重功能。測試線上的粗線為電流輸出線,可向被試品提供100A直流電流;測試線上的細線為測量輸入線,可將被試品兩端的電壓送入測量儀,從而轉換成電阻值顯示出來。由于測量的是微電阻值,為使測量準確,必須特別注意:測試夾的位置必須盡量靠近被試品的測量點,并將被試品夾緊,這樣,測量出來的值才可靠。
測量步驟:
1.將測試線與儀器接好,夾好被試品。
2.連接好地線(也可將接地線夾子夾住箱子提手金屬部分)!!!
3.插上220V電源,打開電源開關,正確輸入測試時長。
4.正確選擇測試電流檔位,。
5.如果測量電流達不到100A,或者為零,則應檢查所接回路接通狀態是否良好。
6.如果一次測量時間太長,電源過熱,會進行自動保護。可將電源關閉一段時間(約10--20分鐘),使電源冷卻,方可重新使用。
7.一次測量完畢機器顯示測試結果,此時按保存鍵保存。打印鍵打印,按測試鍵重測。
8必須在開始測試前選擇測試電流檔位! (帶電流選擇機型)
9.兩次測試時間間隔不小于30秒。
10.建議測試三次取平均值(由于表面油污或接觸不良等導致測試值偏差)。
串聯諧振耐壓設備

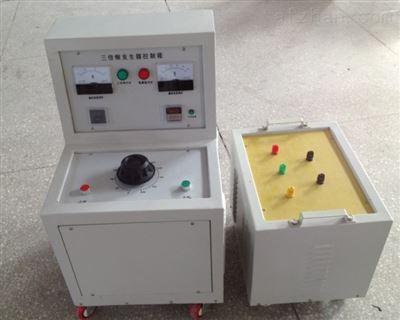

串聯諧振耐壓設備,采用了調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。
串聯諧振耐壓設備由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置、串聯諧振耐壓設備
| 額定輸出電壓 | 0~220kV(AC有效值)及以下 |
| 輸出頻率 | 30~300Hz |
| 諧振電壓波形 | 純正弦波,波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 最大負載下≥20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | ≤0.01% |
| 工作電源 | 單相220V或三相380V±10%,工頻50Hz±5% |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。
2.了解更多華天產品信息請進入 產品中心 。服務熱線:400-8855-448
