CA6547 5kV絕緣電阻測試儀，可設置自動測量，并自動計算和顯示DAR、PI、DD等測量指標。在測量過程中，可切換顯示測試電壓、絕緣電阻以及漏電流；測量結束后，可切換顯示被測物的電容及放電電壓。CA6547采用高規格安全理念設計，可經由內部充電電池，或外部AC電源輸入進行測量操作。儀器配備RS-232通訊接口，可通過PC對其進行組態或運行操作；另可使用DataView®分析軟件（選購），將測量結果自動生成報表，并通過打印機打印輸出。
產品特點
1.固定測試電壓檔位：500V、1000V、2500V和5000V
2.可自行組態設置測試電壓（從40 到 5100V）
3.絕緣電阻測量：30kΩ 到10TΩ
4.自動計算DAR、PI及DD值
5.直接測量和顯示電容和漏電流
6.可顯示絕緣電阻值、測試電壓及測試時間
7.可設置測量時間和PI 時間
8.具平滑顯示和告警功能
9.如被測物帶電電壓高于25V時，自動禁止測量
10.自動放電及顯示放電電壓
11.大型液晶屏幕，雙行顯示時間、電壓及測量結果
12.強固防護外殼
13.具RS-232通訊接口，支持外接串口打印機（選購）直接打印測量結果
14.具128kB內存，可存儲測量數據
15.可經由PC遠程控制（選購 DataView 軟件）
產品應用
1.測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣等
2.高阻或高吸收測試
3.單點快速測試
4.定時測量
5.吸收比（DAR）及極化指數（PI）測試
6.多層絕緣電纜測試（DD）
7.長時間運行的老舊設備
8.電動機絕緣電阻測量
9.計算機控制生產線測試
10.預防性維護，可經由PC儲存測量數據并進行趨勢分析
11.依據測量需求，用戶***測試電壓進行絕緣電阻測量
CTPT特性綜合測試儀
儀器具有以下特性：
1. 儀器操作安全方便，全微機化裝置，內置進口高性能CPU，可靠性高，按界面提示設定測試值后，不需人工接觸被測試設備，儀器自動完成測試，使試驗人員遠離高壓電路，確保其人身安全。
2. 輸出容量大，伏安特性試驗最大輸出電壓高達1000V，變比測試最大電流高達600A，儀器輸出容量為5KVA。
3. 可選配件包括外接升壓器，外接升流器，外接調壓器，外接升壓器最高電壓可升至2000V，3A，外接升流器可升至1000A，外接調壓器最大輸出可達1500V，20A，采用外接升壓器時，最高可做500KV等級1A電流互感器的伏安特性試驗。
4. 大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和測試結果。
5. 儀器使用旋轉鼠標作為輸入設備，操作方便簡單，使用壽命長。
6. 儀器內置Flash存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
7. 儀器帶有RS232通信接口，可通過串口連接線與計算機聯機，實現PC機和儀器通信，試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用程序功能強大，外形美觀，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。
8. 儀器電源可實現AC220V和AC380V自適應供電。

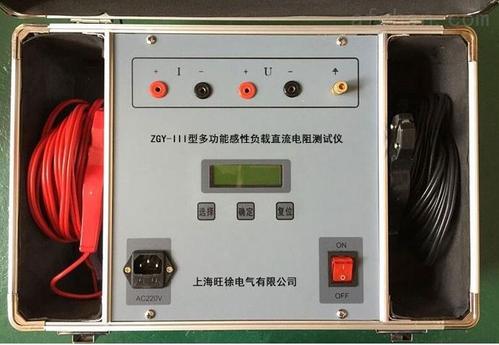

ZGY-40A直流電阻測試儀采用先進的單片機控制技術，屏幕顯示，中文操作界面，操作簡便，采用軟件預制換檔，具有快速測量的效果。適合于電力工業部門對變壓器繞組、互感器、電機繞組等電感試品的直流電阻的測量。也可用于開關接觸電阻、電纜電阻及一般電阻的測量。
二、 要功能及特點
1、 采用高精度A/D轉換器，測量數據穩定，重復性好。
2、 測試檔位設定方便、快捷。
3、 可打印測試結果。
4、 采用背光漢字液晶顯示，清晰度高，友好的人機界面。
三、 要技術指標
1、 電阻測量范圍2mΩ~200Ω，zui小顯示分辨度1μΩ
2、 電阻測量準確度：0.2%±2字
3、 電流源： 5A（2mΩ~200mΩ）
4、 工作電流：AC220V±10%
5、 體積：400×300×190mm
6、 重量：7Kg
四、 操作方法：
1、電阻測量：
儀器開機或按“復位”鍵后，進入初始狀態。按“測量”鍵進入自動測試，測試完成后顯示被測電阻值，
2、按“設置”鍵，改變需測量的適當擋位，按“復位”鍵保存
數據退出。
3、按“備用”鍵，打印數據（如果本儀器帶打印機）
五、 接線方法：
電流回路請用帶大鉗子的測試線連接，電壓回路請用小夾子的測試線連接。測試線兩兩對應。如接錯測量將顯示“0”。
如需測量方便，可將小夾子叫在大鉗子的另一個接線端上，不過，此時測量適合對一般要求不是很高的場合。
六、 注意事項
1、選擇合適的測量擋位才能保證測試精度
2、被測量物不能帶電
3、測量過程中若出現異常情況，請按“復位”鍵或關機，若無法恢復正常請和本公司，不得自行拆卸。
七、 隨機物品
1、 電源線一支
2、 測試鉗一副
3、 合格證一份
.jpg)
.jpg)

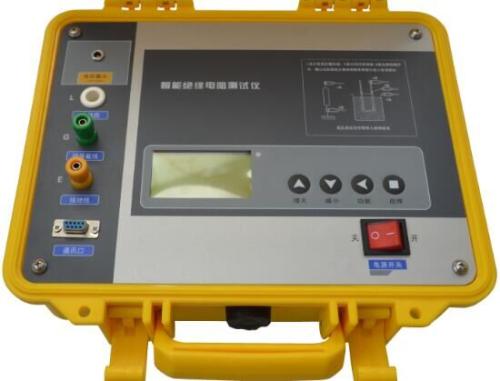

智能絕緣電阻測試儀原里
（1）有多種電壓輸出選擇BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。
（2）兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。
（3）機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。
（4）采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
（5）操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
（6）儀表產生高壓時，有提示音輸出。
（7）內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
（8）交直流兩用，配置可充電池和交流適配器。
（9）儀表采用便攜式設計，便于野外操作。
（10）高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器
。
YQ-20A三通道變壓器直流電阻測試儀
是用于大容量變壓器繞組直流電阻三相同時測量的儀器。YQ-20A三通道變壓器直流電阻測試儀可對變壓器繞組三相同時測試，對有載調壓變壓器可直接調節分接，不需要放電，測試時間僅為傳統方法的三分之一，解決了電力變壓器直流電阻測試耗時長的難題。儀器采用大屏幕液晶顯示，中文菜單提示，配有高速打印機，且具有數據存儲功能，方便數據的讀取和記錄，測試數據穩定，重復性好，抗干擾能力強，充放電速度快，是現場測試變壓器直流電阻的最佳選擇。
二、主要功能及特點
1.對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
2.顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
3.具有完善的反電勢保護功能；
4.具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
5.儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；
6.儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
7.YQ-20A三通道變壓器直流電阻測試儀具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
三、主要技術指標
輸出電流 三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A： 2.5mΩ～10Ω
分 辨 率 0.1μΩ
測量精度 ±(0.2%+2字)
外形尺寸 420mm×250mm×340mm
儀器重量 13kg
