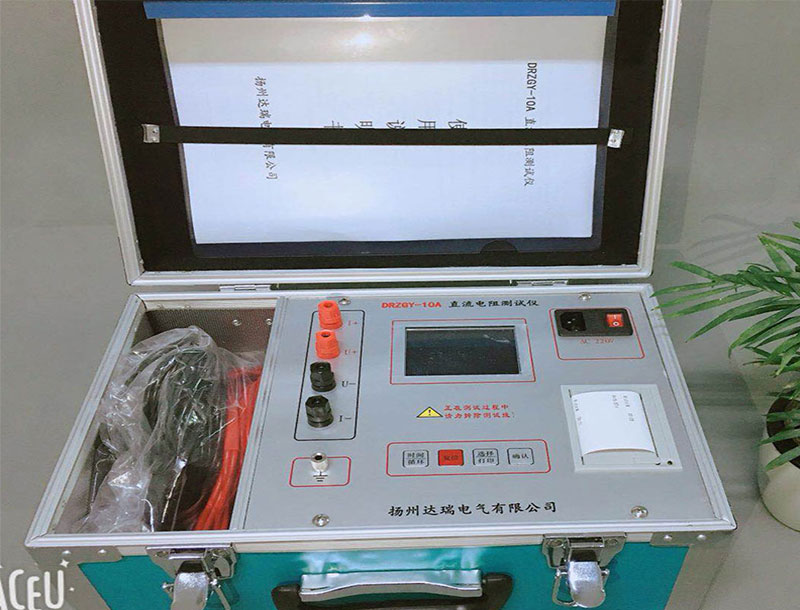

電力承試三級/直流電阻測試儀
是變壓器在交接、大修和改變分接開關后,不可或缺的試驗項目。在通常情況下,用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔,我公司開發了40A直流電阻快速測試儀(以下簡稱直阻儀)。它采用全新電源技術,具有性能穩定,測量迅速、體積小巧、使用方便、測量精度高,數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
本產品符合DL/T845.3-2004與國家標準GB6587《電子測量儀器環境試驗總綱》及GB6593《電子儀器質量檢定規則》的要求。
產品特征:
1、可穩定輸出40A直流電流,測試快速、穩定
2、大容量CPU可存儲255組測量結果
3、大屏幕液晶顯示,全中文菜單引導操作,直觀簡單
4、本直流電阻快速測試儀具有自動放電和放電指示功能,減少誤操作,保證設備人員安全
5、輸出電流大重量輕,立式機箱,現場使用方便
6、自帶面板式微型打印機,可漢化打印測量結果
7、電力承試三級/直流電阻測試儀,存儲結果可查閱、打印
儀器技術指標:
1、輸出四個檔位電流:40A、20A、10A、5A
2、分辨率:0.1μΩ
3、量程:20mΩ - 4Ω (5A檔); 10mΩ - 2Ω (10A檔);
0.2mΩ - 1Ω( 20A檔); 0.1mΩ - 0.5Ω (40A檔);
4、準確度:0.2%
5、環境溫度:0~40℃
6、環境濕度:<90%RH
7、工作電源:AC220V±10%,(50±1)HZ
8、外形尺寸:400×200×350mm
9、重量:13kg
儀器日常維護:
1.三個月內因儀器本身原因達不到技術要求,可無條件更換。
2.一年內免費維修,終身提供維修及技術服務。
3.儀器若出現質量問題,當日提出維修方案,及時到現場處理。也可提供替代儀 器滿足用戶使用。
4. 免費提供現場技術支持與儀器使用常識培訓。
5000v10kv絕緣電阻測試儀產品
通過測試系統中不同組件的絕緣電阻(變壓器、開關裝置、導線、馬達),可以隔離并修復發生故障的部件。
利用絕緣測試來檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。
在給系統加電之前,利用絕緣測試驗證它是健全的,能夠改善系統的性能;絕緣測試能夠發現制造工藝問題和設備缺陷,而這些問題在設備發生故障之前一般是發現不了的。在歐盟,該項測試是強制性的,即使對小的民用系統也是如此。
產品特性
1、多檔測試電壓,測量絕緣電阻高達200GΩ。
2、絕緣電阻值采用3½LCD數字顯示。
3、絕緣電阻測量自動轉換量程,讀數方便。
4、輸出短路電流大于2mA,滿足對容性負載快速充電的要求。
5、抗干擾能力強,讀數穩定、可靠。
6、完備的保護功能,保障操作安全。
7、可充電電池供電,當電池電量不足時有欠壓提示。
產品參數
1、主要技術指標
|
額定電壓(V) |
1000 |
2500 |
5000 |
10000 |
|
工作電壓(V) |
額定電壓×(1±10%) |
|||
|
測量范圍 |
0~50GΩ |
0~100GΩ |
0~200GΩ |
0~200GΩ |
|
大誤差:±10%RDG+3d (測量值超量程顯示“1”) |
||||
|
輸出短路電流 |
≥1.5mA |
≥1.5mA |
≥2mA |
≥2mA |
2、其它
◆ 整機功耗:≤5W
◆ 工作溫度與濕度:0℃~40℃;≤85%RH
◆ 耐壓:AC2.5kV,50HZ,1min
◆ 工作電源:12V(1.3Ah)可充電池
◆ 充電電源:AC220V,50HZ(±10%)
◆ 尺寸:260mm(L)×198mm(W)×105mm(D)
◆ 重量: 約2kg
BY2671H絕緣電阻測試儀(帶吸收比、極化指數)
產品簡介
本儀器采用高壓逆變電路將DC供電逆變?yōu)轭~定高壓輸出1000V、2500V、5000V、10000V施加到被測試品兩端,采用了先進電壓、電流采樣電路,將采樣被測試品兩端的電壓和流經被測試品體內的電流量實行除運算,得到數字量結果輸出到高精度A/D器,將A/D轉換結果輸出MCU電路處理。并由LCD數顯示屏直接讀取電阻值,該A/D轉換器在啟動高壓測試后的第15s、1min、10min時自動進行轉換,并將數據存入數據存儲器;存儲器內的數據可自動或手動調出讀取,也能進行R1min/R15s、R10min/R1min運算,并讀出數值。
產品別名
數字兆歐表,絕緣電阻測試儀10KV絕緣表,10000V數字兆歐表
產品特性
1、多檔測試電壓:1000V、2500V、5000V、10000V。
2、測量絕緣電阻高達2TΩ。
3、絕緣電阻值采用3½LCD數字顯示。
4、絕緣電阻測量自動轉換量程,讀數方便。
5、測量當前環境溫度。
6、自動計時功能,儀器蜂鳴器每間隔15秒短鳴一次。
7、自動測量計算并存儲R15S、R60S、R600S、吸收比、極化指數值。
8、輸出短路電流大于3mA,滿足對容性負載快速充電的要求。
9、抗干擾能力強,讀數穩定、可靠。
10、完備的保護功能,保障操作安全。

高壓開關到特性測試儀
可做電動操作和手動操作;>可做電動操作和手動操作
>適且500KV電壓等級以內各種高壓斷路器的機械動特性測試
>可實測行程和自定義行程
>能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作
>接線方便,操作簡單,操作時只需一次合(分)動作便可得到合(分)全部數據,可選擇保存50組數據,提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖
>機內配有時鐘電路,可顯示當前年、月、日、時、分、秒即使斷電,也能自動保存設置數據及測試數據
>機內帶有延時保護功能斷路器動作后能自動切斷動作電源,很好的保護了斷路器設備和高壓開關測試儀
>儀器內置直流電源,可選擇范圍:30-270V/10A,不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確
>能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系
>可配置上傳軟件,實現電腦存檔和網上查閱, 打印。

ZGF-120kV/2mA高頻直流高壓發生器特點
1、體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全,便于野外使用,是新世紀理想的可靠產品。
2、采用先進技術、工藝制造,率先應用新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制,采用大功率IGBT器件,利用高頻技術提高頻率,頻率高達100kHz,從而使輸出高壓穩定度更高,波汶系數更小。
3、高頻直流高壓發生器精度高、測量準確。電壓、電流均為數字顯示,電壓分辨率為0.1kv,電流分辨率為0.1uA,控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用圓形數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。
4、電壓調節穩定度高,全量程平滑調壓,輸出電壓調節采用進口單個多圈電位器,升壓過程平穩,調節精度高,并設計有粗調和細調功能。電壓調節度優于0.1%,電壓、電流測量誤差小于1.0%,脈動因數優于0.5%。
5、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強,保護完善可靠,使操作安全,各種技術指標均優于行業標準及優于同類產品。
6、高頻直流高壓發生器增設了高精度75%VDC-1mA的功能,做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵,在做避雷器氧化鋅試驗時,當電流升到1000uA時,就打開0.75的按鈕,這時,電壓表、電流表所顯示的值就是75%的數據,做完后應立即將升壓的旋鈕回到零位上,同時,將細調電壓旋鈕回到零位上,并應立即按綠色按鈕,切斷高壓并關閉電源開關。再做其它試驗。
7、方便的過電壓整定設置功能,采用了數字撥盤開關,能將整定電壓值直觀顯示,使你操用更隨意,顯示數值單位為kv。
8、倍壓筒可分節結構,現場使用,靈活方便,一機多用,經濟實惠
