XHHL3200W回路電阻測試儀的性能特點：
1、測試電流大，符合有關測試接觸電阻的國家標準要求。
2、輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、320X240點陣的超小像素點的65K真彩色液晶，
6、儀器自帶萬年歷時鐘和掉電存儲，可存儲測試數據，隨時查閱
7、儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲
8、智能化功率管理技術，儀器工作在小功率狀態，有效節約能源。
一般情況下：劃線價格：劃線的價格可能是商品的銷售指導價或該商品的曾經展示過的銷售價等，并非原價，僅供參考。
未劃線價格：未劃線的價格是商品在阿里巴巴中國站上的銷售標價，具體的成交價格根據商品參加活動，或因用戶使用優惠券等發生變化，最終以訂單結算頁價格為準。
1、測試電流：100A、200A、
2、測試范圍：100A-200A 0-9999.9u?
3、精度：0.5%+2字；
4、顯示方式：回路電阻5位數字顯示分辨率0.1 uΩ并有鎖存；測試電流4位數字顯示；
5、工作方式：連續；
6、電源：220V±10%，50Hz；
7、重量：100A不大于4kg；200A不大于6kg；
QK200A帶打印回路電阻測試儀，具有傳統脈沖及新標準要求的燒弧等兩種種測量模式。脈沖模式：分單次測量和連續三次測量自動計算平均值。燒弧模式：默認時間分15秒、30秒、60秒并可根據實際測量要求自行在0-60S之間選擇測量時間。
帶打印回路電阻測試儀概述：
1、測試電流自動穩定，不需人工調節；
2、全新抗工頻干擾設計，確保儀器強工頻干擾環境下測量準確；
3、采用電位差計測量原理，數據同步高速采樣，徹底削除了測試電流的波動對儀表精度的影響；
4、操作簡單，只要按下測試鈕，便可得到被測回路電阻值及測試電流值；
5、回路電阻值自動鎖存，便于查看記錄；
-
高壓開關機?動特性測試儀特點
>可做電動操作和手動操作
>適且500KV電壓等級以內各種高壓斷路器的機械動特性測試
>可實測行程和自定義行程
>能夠實現斷路器的單合、單分、合分、重合,重分操作
>接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖
>機內配有時鐘電路，可顯示當前年、月、日、時、分、秒即使斷電，也能自動保存設置數據及測試數據
>機內帶有延時保護功能斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀
>儀器內置直流電源,可選擇范圍：30-270V/10A，不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確
>能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系
>可配置上傳軟件，實現電腦存檔和網上查閱， 打印。
（1） A型面板：請用手捏住打印機機架兩側的彈性卡條，將整個打印機推進儀器或設備面板的安裝孔內，并檢查打印機是否安裝牢固?！。?） D型與F型前換紙面板式：安裝極為簡單方便，請把整個打印機插入儀器或設備面板的安裝孔內，把塑料卡條從設備面板后面夾緊打印機并擰緊螺絲?！?b>◆裝紙一般過程如下 ① 取下打印機的前蓋板?、?A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型臺式可跳過這步。?、?取下紙卷軸，按上新紙卷，將紙軸放回打印機的導槽內，并確認紙卷軸已安裝牢固，不會掉出。?、?將紙端剪成三角形或剪齊?！、?接通打印機電源，打印機走紙一點行后，按SEL鍵、使SEL指示燈滅，再按LF鍵使機頭轉動，用手將紙頭送入機頭下面的入紙口處，紙便會徐徐進入機頭，直到紙從機頭正前方露出為止，再按下 LF或SEL鍵、機頭停止轉動→蓋上打印機蓋板，將紙從前蓋板的出紙口中穿出?！?b>◆更換色帶盒 更換色帶只限針式打印機，熱敏打印機只需專用熱敏紙無須更換（耗材）色帶。注：熱敏紙有正反兩面，只有正面才能打印內容?！?b>◆更換色帶盒的過程如下 ① 打開打印機前蓋板?！、?先抬起色帶盒右端，再抬起左端（帶旋鈕的一端）色帶盒即被取下?！、?將新色帶盒左端輕輕放在機頭齒輪軸上，按箭頭方向轉動色帶盒上的旋鈕，直到色帶盒的式端落到底后再放下色帶盒的右端。?、?裝上打印機蓋板，先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
1.合.分時間: 從接到合(分)閘指令瞬間起到所有極觸頭都接觸(分離)瞬間的時間間隔 2.合.分同期性: 各斷口間的觸頭接觸(分離)瞬間的最大時間差異。 3.彈跳時間: 開關動觸頭與靜觸頭在合(分)閘操作中,從第一次合上(分開)開始到最后穩定地合上(分開)為止的時間?！?. 動作時間: (觸頭動作時間) 從接到合(分)閘指令瞬間起到觸頭剛運動瞬間的時間. 5. 彈跳次數: 開關動觸頭與靜觸頭在分（合）閘操作中，分開（合上）的次數?！?. 彈跳幅度: 開關動觸頭運動過程中,動觸頭的最大反彈值. 7. 行程: 分、合閘操作中，開關動觸頭起始位置到任一位置的距離。 8. 開距: 分位置時,開關一極的各觸頭之間或其連接的任何導電部分之間的總間隙?！?. 超行程: 合閘操作中，開關觸頭接觸后動觸頭繼續運動的距離。 10.過行程: 分、合閘操作中，開關動觸頭運動過程中的最大行程和穩定后行程的距離差. 11.剛合(分)速度: 開關合(分) 閘過程中,動觸頭與靜觸頭接觸(分離)瞬間的運動速度 12.平均速度: 開關合(分)閘操作中,動觸頭在整個運動過程中的行程與時間的比值。 13.金短時間: 在合-分操作中，從所有極各觸頭都接觸瞬間起到隨后的分操作時在所有極中弧觸頭都分離瞬間的時間間隔。
3KVA/50KV工頻耐壓試驗裝置承試五級資質
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
產品特征
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
3KVA/50KV工頻耐壓試驗裝置承試五級資質
產品特征：
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
電流放大電路輸出的電流
在被測電容支路有對被測電容的電壓、電流取樣的取樣電路，取樣電路的輸出端分別接放大電路，從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號，與電壓信號和電流信號通過A/D轉換器后，輸入CPU計算而得到被測電容值。移動的電流取樣單元，而使得無需拆除連接線就可以直接測量電容值。加之測量過程檔位是自動進行選擇，避免了手動操作引起的誤差，穩定性好、重復性好，準確可靠。
1、 YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了國際高標準要求。
YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
2、 YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
3、 YDQ（C）產品與YDQ產品的不同在于套管內結構及高壓線圈的結構。
4、 YDQW產品是在普通變壓器的基礎上，提高工藝與技術，采用不同的絕緣結構，以及SF6氣體本身的滅弧能，使得在高壓下，該變壓器基本無局部放電，這樣以該變壓器為高壓電源做電氣設備的局放試驗時，
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用，這就有了充氣式試驗變壓器。
經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.

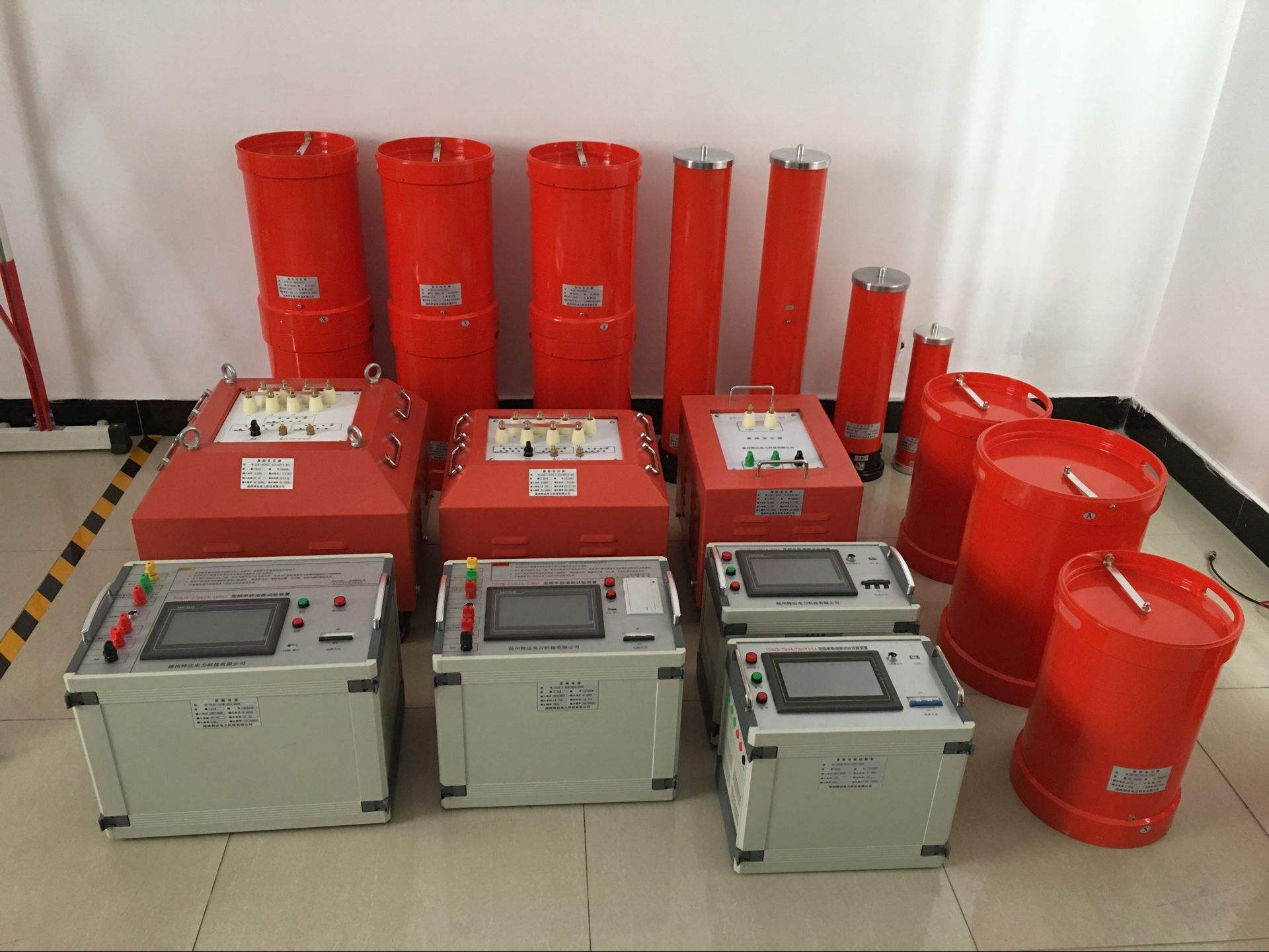

JY-180kVA/60kV串聯諧振耐壓試驗裝置概述：
變頻串聯諧振適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。
JY-180kVA/60kV串聯諧振耐壓試驗裝置技術方案
1、變頻串聯諧振基本原理：
變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、變頻串聯諧振試驗裝置特點：
變頻串聯諧振試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
變頻串聯諧振試驗裝置具有體積小、重量輕、每件重量不超過50kg、特別方便野外試驗。
變頻串聯諧振試驗裝置具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
變頻串聯諧振試驗裝置具有操作極具簡單，并具有手動和自動兩檔。
變頻串聯諧振試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
變頻串聯諧振試驗裝置具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
變頻串聯諧振試驗裝置試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、適用范圍：
滿足400mm2/35kV交聯電纜，長度2000m的交流耐壓試驗。
4、使用環境條件：
1 環境溫度：-10℃～40℃
2 相對濕度：不大于90%
3 海拔高度：2500米以下
5、設備制造引用和執行標準
1DL/T849.6—2004 高壓諧振試驗裝置；
2GB 6450—1986 干式電力變壓器；
3DL/T848.2—2004 試驗變壓器；
4GB/10229—1988 電抗器；
5GB/T11920—1989 控制裝置通用技術條件；
6GB/T16927.1—1997 高電壓試驗技術；
7IEC358—1990 耦合電容器和電容分壓器。
6、設備配置一覽表
|
名稱 |
規格型號 |
單位 |
數量 |
外形尺寸 |
重量 |
|
調頻電源 |
15kVA |
臺 |
1 |
420×280×380 |
22 |
|
勵磁變壓器 |
15kVA/2.5kV×2 |
臺 |
1 |
450×300×650 |
75 |
|
高壓電抗器 |
25kV/3A//40H |
臺 |
4 |
φ330×470 |
(每臺)65 |
|
電容分壓器 |
50kV/0.001uF |
臺 |
1 |
φ150×750 |
8 |
|
補償電容器 |
50kV/0.0125uF |
臺 |
1 |
φ250×750 |
18 |
|
附件 |
|
套 |
1 |
|
|
7、主要功能及參數：
7．1調頻諧振試驗裝置系統參數
7．1．1．儀器輸入電壓：220V±10% 50Hz；
功率輸入電壓：380V±10% 50Hz；
7．1．2．額定輸出電壓調節范圍：0 ~ 50kV；
7．1．3．最大試驗容量：300kVA；
7．1．4．諧振電壓波形：正弦波、畸變率：≤0.5%；
7．1．5．輸出電壓不穩定度：≤0.5%；
7．1．6．輸出頻率范圍：25～320Hz；
7．1．7．頻率調節分辨率：0.01Hz；
7．1．8．品質因數Q值：額定負載下不小于50；
7．1．9．絕緣水平：1.2倍額定電壓耐壓1min；
7．1．10．額定電流下連續運行時間不低于30 min；
7．1．11．電壓測量精度：1級；
7．1．12．噪 聲：≤45dB；
7．1．13．該裝置配備以下保護功能：
設備有手動試驗、自動調諧及自動試驗；
過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。
7．2 調頻電源：
7．2．1．額定輸出容量：15kVA；
7．2．2．儀器電源：220V±10% 50Hz；
功率電源：380V±10% 50Hz；
7．2．3．額定輸入電流：39.5A；
7．2．4．額定輸出電壓：0-340V可調、單相、輸出電壓不穩定度0.05%；
7．2．5．額定輸出電流：44A；
7．2．6．頻率調節范圍：25～320Hz；
7．2．7．額定容量下連續運行為規定工作時間下溫升≤60K；
7．2．8．顯示以下參數：
a．經變頻輸出的頻率、電壓、電流；
b．過壓保護電壓值，并可任意整定，當成套裝置的輸出電壓值達到保護整定時，可自動切除成套裝置；
c．過流保護：當調頻電源的輸出電流達到保護整定值時，可自動切除成套裝置；
d．擊穿保護：當高壓側發生對地閃絡時，可自動切除成套裝置，裝置帶有隔離裝置，可確保設備和人身不受損害；
e．具有全電壓輸出保護，在調壓過程中，一旦調壓失控，調頻電源立即閉鎖；
7．2．9．可實現以下操作：
a．頻率的調節，上升和下降頻率調節分粗調和細調兩種，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
b．帶有設置電壓、設置時間，電壓自動上升到設置值而停止并自動計時；
c．帶有各種保護功能的整定按鈕，可在面板上對各種保護值進行整定；
d．帶有手動試驗功能和自動試驗功能；
e．帶有試驗數據打印功能。
7．3 勵磁變壓器
7．3．1．結構形式：干式；
7．3．2．輸入電壓：340V；
7．3．3．輸出電壓：2.5kV/5kV；
7．3．4．額定容量：15kVA；
7．3．5．額定輸出電流：6A/3A；
7．3．6．工作頻率：30～300Hz；
7．3．7．額定容量下連續運行為規定工作時間下，線圈對空氣的溫升不大于60K；
7．4 高壓電抗器25kV/3A
7．4．1．結構形式：干式、環氧澆鑄；
7．4．2．額定容量：75kVA；
7．4．3．額電電壓：25kV；
7．4．4．額定電流：3A；
7．4．5．額定電感量：40H；
7．4．6．工作頻率：30～300Hz；
7．4．7．額定容量下連續運行為規定工作時間下，電抗器對空氣的溫升不大于60K；
7．4．8．性能及特點：電抗器設計干式、環氧澆鑄，電抗器可以自由方便疊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度，必要的散熱能力以及油熱脹冷縮的裕度。外殼上下蓋板,顏色為橘紅色。
7．5 電容分壓器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：1000pF；
7．5．4．工作頻率：30～300Hz；
7．5．5．測量精度：≤1.0%；
7．5．6．性能及特點：
a.額定電壓下可連續運行2小時。
b.在30～300Hz范圍內，其精度和穩定度保持不變。
c.在20℃溫度下電容分壓器介質損耗值≤0.0025
d.電壓測量通過專用測試引線引至調頻電源進行測量。
7．5 補償電容器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：12500pF；
7．5．4．工作頻率：30～300Hz；
7．5．6．工作時間：額定電壓下可連續運行2小時。
