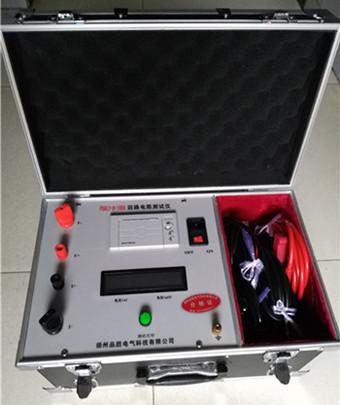

型智能回路電阻測試儀大電流
型智能回路電阻測試儀大電流:采用最新開關電源技術,能長時間連續輸出大電流,克服了脈沖式電源瞬間電流的弊端,可以有效的擊穿開關觸頭氧化膜,得到良好的測試結果。
高穩定性:在嚴重干擾條件下,液晶屏最后一位數據能穩定在±1個字范圍內,讀數穩定,重復性好。
高精度:采用雙路高速16位Σ-Δ AD采樣,最新數字信號處理技術,最高分辨力達到0.01μΩ,是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀,性能超過了進口大電流微歐計。
智能化:使用進口高性能CPU,測量時系統根據信號大小自動切換量程,確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流,確保儀器的安全使用。
高品質:關鍵部件全部采用進口元件,通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響,軍品接插件的使用增強了抗振性能。
功能強大:電流可在50A,100A中自由選擇,測試時間可在5s~599s內任意設定,克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷,遠遠超過了其他同類儀器的性能。
人機界面友好:通過旋轉鼠標輸入數據,方便快捷,可以自主設置儀器日期、時間,實時保存測量數據,即時打印測量結果。
多種通信方式:能夠通過RS232串口(9針)或USB數據線與計算機通信,將測量數據上傳至計算機,供試驗人員進一步分析處理。
(9)使用方便:體積小、重量輕,便于攜帶。

電回路電阻的測量
按新《電力設備交接和預防性試驗規程》要求,各種開關設備導電回路電阻的測量,其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品,該產品適用于測試高低壓開關的主觸頭接觸電阻值,高低壓電纜線路的直流電阻值等。JD-100 A智能回路電阻測試儀采用100A恒流輸出。最高輸出電壓達10V(常規儀器的2-3倍)可采用載面細的測試線,大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施,精度高,復測性好,單按鍵操作,簡單易行,測試數據液晶顯示,結果打印。適用于不同的工作環境。

XHHL3200W回路電阻測試儀的性能特點:
1、測試電流大,符合有關測試接觸電阻的國家標準要求。
2、輸出電壓高,測量量程寬。
3、測試電流來自高精度的大電流恒流電源,無需人工調節,測試迅速準確。
4、采用四端子接線法,有效地排除了測試線電阻對測試結果的影響。
5、320X240點陣的超小像素點的65K真彩色液晶,
6、儀器自帶萬年歷時鐘和掉電存儲,可存儲測試數據,隨時查閱
7、儀器配備微型打印機、RS232和USB接口,可和計算機通訊以及U盤存儲
8、智能化功率管理技術,儀器工作在小功率狀態,有效節約能源。
一般情況下:劃線價格:劃線的價格可能是商品的銷售指導價或該商品的曾經展示過的銷售價等,并非原價,僅供參考。
未劃線價格:未劃線的價格是商品在阿里巴巴中國站上的銷售標價,具體的成交價格根據商品參加活動,或因用戶使用優惠券等發生變化,最終以訂單結算頁價格為準。
TD1400系列回路電阻測試儀
TD1400系列回路電阻測試儀是一款專用于測量高低壓開關、銅鋁母線的回路電阻或接觸電阻的設備,該裝置完全符合《JJG 1052-2009回路電阻檢定規程》、及《DL/T 845.4-2004電阻測量裝置通用技術條件》。
功能特點:
1 TD1400系列回路電阻測試儀采用了精密直流恒流源,zui大可提供200 A的直流電流輸出。
2 該裝置適用于測量高低壓開關的主觸頭接觸電阻、高低壓電纜線路的直流電阻等低阻值電阻;測量范圍0.0010 mΩ ~ 180.00 mΩ,5位阻值顯示,準確度等級高0.2級。
3 可在-20 ℃~ 45 ℃環境和供電電流在AC ( 198 V ~ 253 V )范圍內正常工作。
4 支持RS232接口,可實現數據存儲、打印及遠程傳送等功能。
5 體積小、重量輕、便于攜帶;內置微型打印機,非常適合現在測量并直接生成報告。
技術參數:
|
電阻測量技術指標 |
||||
|
測試電流 |
200 A |
100 A |
50 A |
20 A |
|
調節裕度 |
20% |
20% |
20% |
20% |
|
測量范圍 |
0~5 mΩ |
0~25 mΩ |
0~60 mΩ |
0~180 mΩ |
|
分辨力 |
0.1 μΩ |
1 μΩ |
1 μΩ |
10 μΩ |
|
準確度 |
± ( 0.5%*RD + 1 μΩ ) |
± ( 0.5%*RD + 10 μΩ ) |
||
|
備注 |
RD為讀數值 |
|||
售后服務承諾:
1、服務宗旨:反應迅速、處理得當、服務周到。
2、服務目標:用戶滿意是我們的最終目標。
3、服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在12小時內到達現場并開始維修。
4、服務原則:產品免費保修期為一年,在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計

1、測試電流:100A、200A、
2、測試范圍:100A-200A 0-9999.9u?
3、精度:0.5%+2字;
4、顯示方式:回路電阻5位數字顯示分辨率0.1 uΩ并有鎖存;測試電流4位數字顯示;
5、工作方式:連續;
6、電源:220V±10%,50Hz;
7、重量:100A不大于4kg;200A不大于6kg;
QK200A帶打印回路電阻測試儀,具有傳統脈沖及新標準要求的燒弧等兩種種測量模式。脈沖模式:分單次測量和連續三次測量自動計算平均值。燒弧模式:默認時間分15秒、30秒、60秒并可根據實際測量要求自行在0-60S之間選擇測量時間。
帶打印回路電阻測試儀概述:
1、測試電流自動穩定,不需人工調節;
2、全新抗工頻干擾設計,確保儀器強工頻干擾環境下測量準確;
3、采用電位差計測量原理,數據同步高速采樣,徹底削除了測試電流的波動對儀表精度的影響;
4、操作簡單,只要按下測試鈕,便可得到被測回路電阻值及測試電流值;
五級承試設備/直流高壓發生器60KV/2MA產品功能
◆ZGF-120KV系列微電腦高壓直流發電機機箱便攜,攜帶方便。
◆采用AIPWM技術,調整了PWM誤差線性度,大大提高了精度。
紋波系數≤1。
◆AI氧化鋅避雷器和油浸式變壓器測量功能。
實驗報告可以直接保存,精度≤0.5。
保持手動0.75UDC1mA。
◆并使用AI技術設置過壓保護和過流保護,更換數字撥碼開關只能設置電壓值,不能設置電流值和電壓漂移問題。
錯誤≤1
◆滿量程平穩電壓調節,電壓調節精度≤0.5,穩定度≤0.5,電壓和電流誤差≤0.5±1字
◆總計時間T1和段定時T2,以及任何電壓和電流定時功能。
◆增加了萬年歷和時間功能。
◆ZGF-120KV系列微電腦高壓直流發電機,使用AIPWM技術,調整PWM技術的不準確線性度,大大提高了儀器的精度。
AI技術屏幕用于設置過壓保護和過流保護,而不是數字撥號開關。只能設置電壓值,不能設置電流值和電壓漂移。
0.75UDC1mA功能按鈕,方便氧化鋅避雷器測試,精度≤0.5。
增加了任意電壓和電流的定時功能,以及總時間T1和段定時T2功能。
儀器增加了萬年歷和時間功能。
使用說明
●控制箱上的顯示燈,開關,旋鈕等都有清晰的標記。在參考此操作時,請參閱控制箱面板上的組件名稱。
●高壓塔機箱側面的七針插座是用于連接控制器的插座箱式電纜。機箱側面的銅質端子用作連接接地線的接地端子。
●高壓屏蔽電流表作為微安表包括在內。儀表頂部的插孔是用于連接測試對象的線路插孔。它也用作電源開關。不使用時,請拔下插頭并自動關閉電源。
更換電池時,請打開頂蓋電線。更換電池后,請擰緊蓋子并用電線擰緊。
更換電池時打開后蓋。
1。將控制箱面板上的接地端子連接到高壓塔的接地端子,將其與接地線連接,并與現場或?qū)嶒?yàn)室的地線連接。
為確保設備和設備的安全,請務必反復檢查接地線,確保所有部件都良好接地。
|

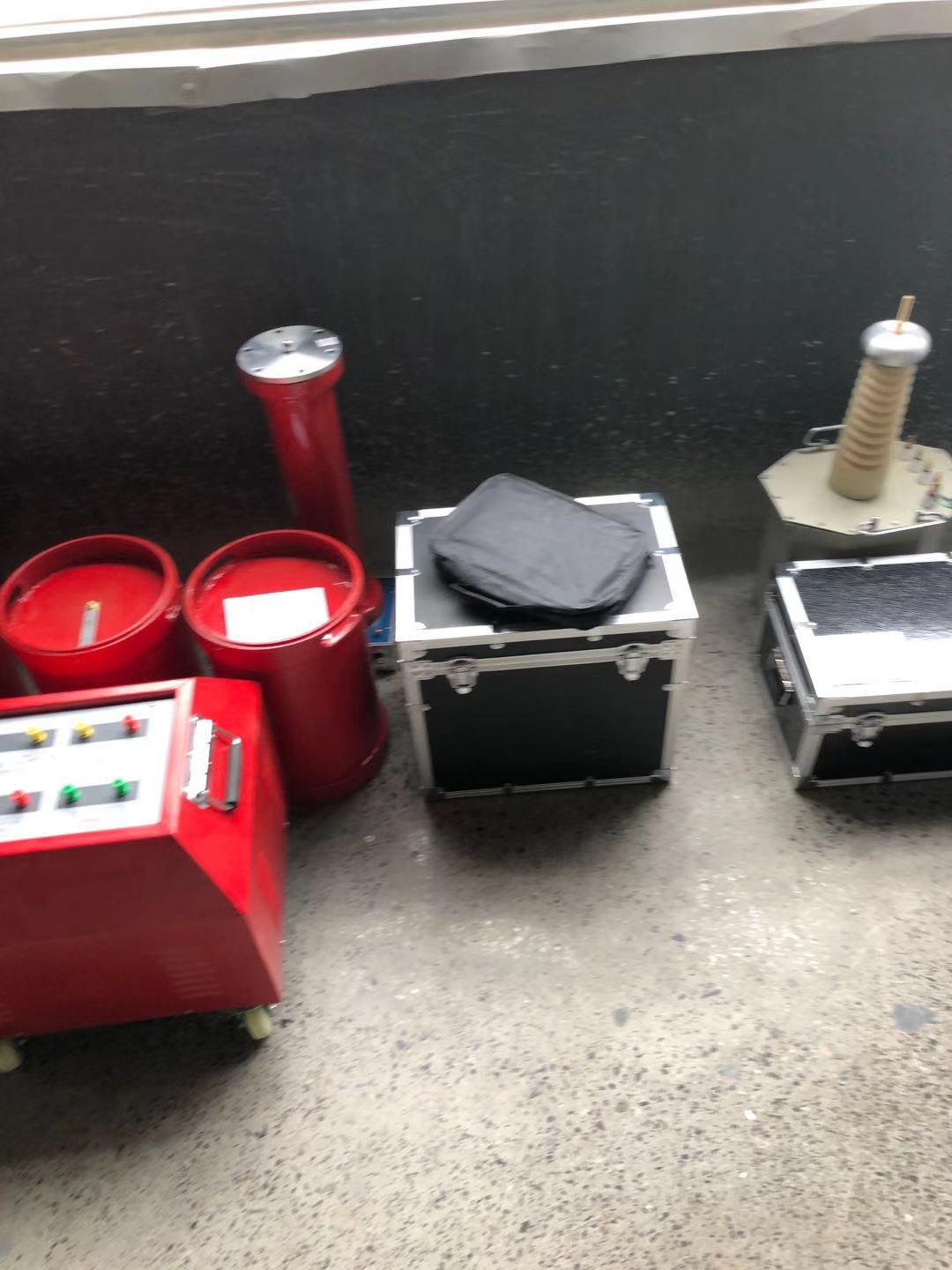

一、高壓發生設備 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
規格 |
|
1 |
直流高壓發生器 |
ZSZGF-60KV/2mA |
1套 |
DC:60kv/2mA |
|
2 |
工頻耐壓試驗裝置 |
ZSYDJ-5kVA/50kV |
1套 |
AC:5KVA/50KV |
|
3 |
變頻串聯諧振試驗成套裝置 |
ZSBP-75KVA/75KV |
1臺 |
75KVA/75KV/1A 30-300HZ |
|
二、電氣測量儀器 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
用 途 |
|
1 |
回路電阻測試儀 |
ZSHL-100A |
1臺 |
DC:≥100A |
|
2 |
三相繼電保護測試儀 |
ZSJB-730 |
1臺 |
三相電壓電流各2組 |
|
3 |
互感器伏安特性測試儀 |
ZSFA-102 |
1臺 |
500V/5A |
|
4 |
接地電阻測試儀 |
ZS2571 |
1臺 |
|
|
5 |
變壓器直流電阻測試儀 |
ZSBZC-10A |
1臺 |
DC:≥10A |
|
6 |
變壓器變比測試儀 |
ZSBC-VI |
1臺 |
數字式0.5級 |
|
7 |
斷路器動特性測試儀 |
ZSGK-9B |
1臺 |
|
|
三、常用儀器儀表 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
用 途 |
|
1 |
兆歐表 |
ZS2500V |
1臺 |
DC:2500V |
|
2 |
兆歐表 |
ZS500V |
1只 |
DC:500V |
|
3 |
數字式雙鉗相位伏安表 |
ZSMG-2000E |
1臺 |
測量電流1mA-5A |
