HNGK-506高壓開關動特性測試儀性能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4、速 度：剛分、剛合速度，zui大速度，時間－行程特性曲線。
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
HNGK-506高壓開關動特性測試儀特點
適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術參數
1、使用環境
輸入電源：220V±10% 50Hz±10% 大氣壓力：86～106kpa
溫 度：－10～40℃ 濕 度：≦80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
3、基本參數
（1）時間：量程 4000.0ms 分辯率：0.1ms
誤差（1）100ms以內 0.1ms±1個字
（2）100ms以上 0.1%±1個字
（3）同期
（2）速度：量程 20.00m/s 分辯率0.01m/s
誤差（1）0-2m/s以內 ±0.1m/s±1個字
（2）100ms以上 ±0.2m/s±1個字
（3）行程：

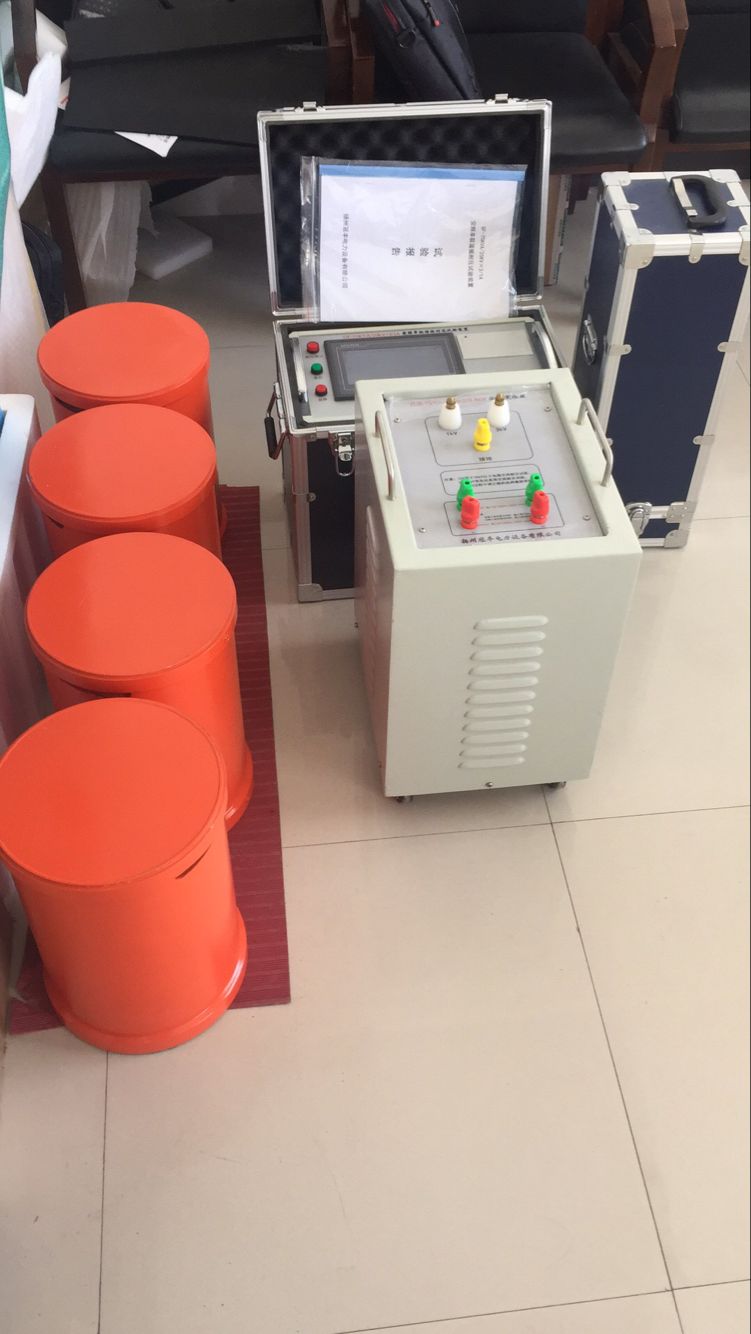

180kVA/60kV串聯諧振耐壓試驗裝置
產品簡介：
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
180kVA/60kV串聯諧振耐壓試驗裝置
產品功能：
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
變頻串聯諧振試驗裝置
揚州達瑞電氣科技有限公司主要產品：
變頻串聯諧振試驗裝置、直流高壓發生器、SF6微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6密度繼電器校驗儀、試驗變壓器、超低頻高壓發生器、直流電阻測試儀、變壓器變比組別測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀、回路電阻測試儀（接觸電阻測試儀）、變頻抗干擾介質損耗測試儀、電纜故障測試儀、大電流發生器（升流器）、三倍頻發生器（感應耐壓試驗裝置）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、氧化鋅避雷器測試儀、絕緣靴手套耐壓試驗裝置、電力安全工器具力學性能試驗機（電子測力機）、無線高壓核相儀、變壓器容量特性測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、線路參數測試儀、絕緣子測試儀、真空濾油機、各類油品檢測設備、太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
揚州達瑞電氣科技有限公司網絡：
直轄市
北京市
東城區、西城區、朝陽區、豐臺區、石景山區、海淀區、順義區、通州區、大興區、房山區、門頭溝區、昌平區、平谷區、密云區、懷柔區、延慶區
上海市
黃浦區、浦東新區、徐匯區、長寧區、靜安區、普陀區、虹口區、楊浦區、閔行區、寶山區、嘉定區、金山區、松江區、青浦區、奉賢區、崇明區
天津市
和平區、河?xùn)|區、河西區、南開區、河北區、紅橋區、濱海新區、東麗區、西青區、津南區、北辰區、武清區、寶坻區、寧河區、靜海區、薊州區
重慶市
渝中區、大渡口區、江北區、沙坪壩區、九龍坡區、南岸區、北碚區、渝北區、巴南區、涪陵區、綦江區、大足區、長壽區、江津區、合川區、永川區、南川區、璧山區、銅梁區、潼南區、榮昌區、萬州區、開州區、黔江區、梁平區、武隆區、城口縣、豐都縣、墊江縣、忠縣、云陽縣、奉節縣、巫山縣、巫溪縣、石柱土家族自治縣、秀山土家族苗族自治縣、酉陽土家族苗族自治縣、彭水苗族土家族自治縣
河北省
石家莊、唐山、秦皇島、邯鄲、邢臺、保定、張家口、承德、滄州、廊坊、衡水
山西省
太原、大同、陽泉、長治、晉城、朔州、晉中、運城、忻州、臨汾、呂梁
內蒙古自治區
呼和浩特、包頭、烏海、赤峰、通遼、鄂爾多斯、呼倫貝爾、巴彥淖爾、烏蘭察布、興安盟、錫林郭勒盟、阿拉善盟
遼寧省
沈陽、大連、鞍山、撫順、本溪、丹東、錦州、營口、阜新、遼陽、盤錦、鐵嶺、朝陽、葫蘆島
吉林省
長春、吉林、四平、遼源、通化、白山、白城、松原、延邊朝鮮族自治州
黑龍江省
哈爾濱、齊齊哈爾、牡丹江、佳木斯、大慶、伊春、雞西、鶴崗、雙鴨山、七臺河、綏化、黑河、大興安嶺地區
江蘇省
南京、無錫、徐州、常州、蘇州、南通、連云港、淮安、鹽城、揚州、鎮江、泰州、宿遷
浙江省
杭州、寧波、溫州、紹興、湖州、嘉興、金華、衢州、舟山、臺州、麗水
安徽省
合肥、六安、蕪湖、黃山、蚌埠、阜陽、淮南、滁州、馬鞍山、宣城、池州、宿州、淮北、亳州、安慶、銅陵
福建省
福州、廈門、漳州、泉州、三明、莆田、南平、龍巖、寧德、福建平潭綜合實驗區（平潭縣）
江西省
南昌、九江、上饒、撫州、宜春、吉安、贛州、景德鎮、萍鄉、新余、鷹潭
山東省
濟南、青島、淄博、棗莊、東營、煙臺、濰坊、濟寧、泰安、威海、日照、濱州、德州、聊城、臨沂、菏澤、萊蕪
河南省
鄭州、開封、洛陽、平頂山、安陽、鶴壁、新鄉、焦作、濮陽、許昌、漯河、三門峽、商丘、周口、駐馬店、南陽、信陽、濟源
湖北省
武漢、黃石、十堰、荊州、宜昌、襄陽、鄂州、荊門、黃岡、孝感、咸寧、隨州、恩施土家族苗族自治州；仙桃、潛江、天門、神農架林區
湖南省
長沙、株洲、湘潭、衡陽、邵陽、岳陽、常德、張家界、益陽、婁底、郴州、永州、懷化、湘西土家族苗族自治州
廣東省
廣州、深圳、珠海、汕頭、佛山、韶關、湛江、肇慶、江門、茂名、惠州、梅州、汕尾、河源、陽江、清遠、東莞、中山、潮州、揭陽、云浮
廣西壯族自治區
南寧、柳州、桂林、梧州、北海、欽州、防城港、貴港、玉林、百色、河池、賀州、來賓、崇左
海南省
海口、三亞、三沙、儋州、五指山、文昌、瓊海、萬寧、東方
四川省
成都、綿陽、自貢、攀枝花、瀘州、德陽、廣元、遂寧、內江、樂山、資陽、宜賓、南充、達州、雅安、阿壩藏族羌族自治州、甘孜藏族自治州、涼山彝族自治州、廣安、巴中、眉山
貴州省
貴陽、六盤水、遵義、銅仁、黔西南布依族苗族自治州、畢節、安順、黔東南苗族侗族自治州、黔南布依族苗族自治州
云南省
昆明、曲靖、玉溪、保山、昭通、麗江、普洱、臨滄、楚雄彝族自治州、紅河哈尼族彝族自治州、文山壯族苗族自治州、西雙版納傣族自治州、大理白族自治州、德宏傣族景頗族自治州、怒江傈僳族自治州、迪慶藏族自治州
西藏自治區
拉薩、日喀則、昌都、林芝、山南、那曲、阿里地區
陜西省
西安、寶雞、咸陽、渭南、銅川、延安、榆林、安康、漢中、商洛、楊凌農業高新技術產業示范區（楊陵區）
甘肅省
蘭州、嘉峪關、金昌、白銀、天水、武威、張掖、平?jīng)?、酒泉、慶陽、定西、隴南、臨夏回族自治州、甘南藏族自治州
青海省
西寧、海東、海北藏族自治州、黃南藏族自治州、海南藏族自治州、果洛藏族自治州、玉樹藏族自治州、海西蒙古族藏族自治州

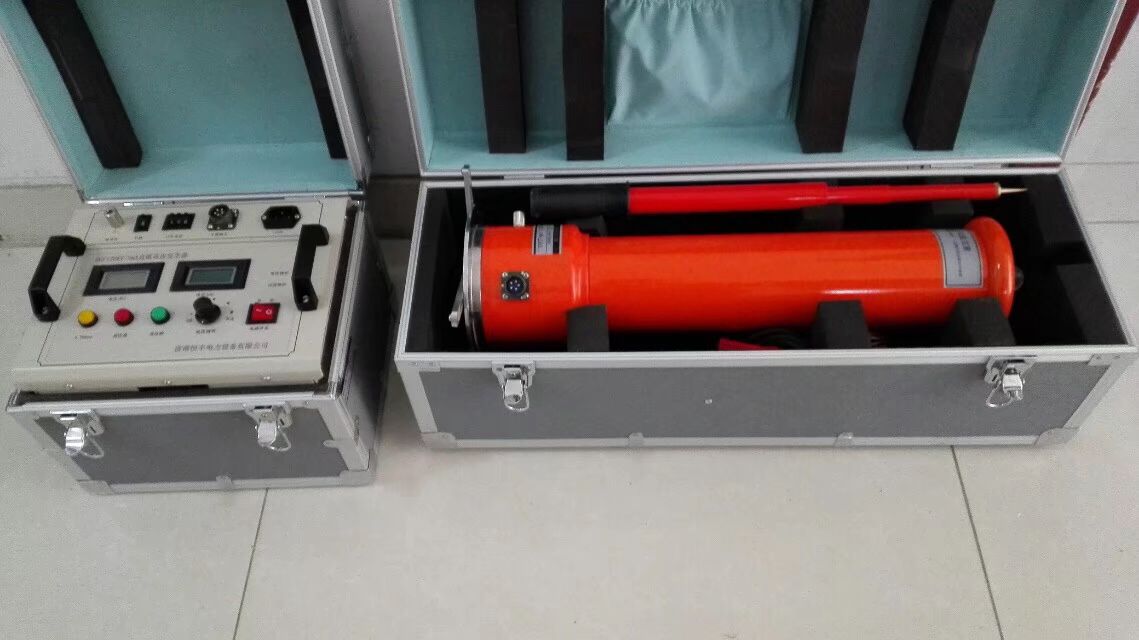

直流高壓發生器使用方法
1、設備連線： 在斷開電源的情況下，用提供的電纜將控制箱與倍壓筒對應連接好，再連接地線，然后接上電源線。 注意：控制箱、倍壓筒、放電棒等所有的地線必須集中接在被試品的地線上，不準相互串接。
2、空載試驗檢查設備完好性： 開始試驗之前，直流高壓發生器須先進行空載試驗以檢查設備的完好性。 檢查連線無誤后，插上電源插座，將調節旋鈕逆時針旋到頭（設備有零位保護功能，升壓須從零開始，否則不能升壓），按下電源開關，電源指示燈亮，等待幾秒鐘，待系統穩定后按下啟動鍵，這時高壓指示燈亮，表示可以升壓了。順時針?lè)较蚵齽?dòng)輸出電壓調節旋鈕，這時直流高壓發生器可看到電壓表頭讀數也在慢慢上升。 注意：若電壓表讀數無變動，必須立即關機，檢查連線是否正確。若是設備故障，請與生產廠家，不得擅自打開儀器。關機后，為安全起見，須用放電棒對倍壓筒高壓端放電后方可拆線。
3、關機： 一般情況下，試驗完畢，關機前，須先將電壓調到零，再按下停止鍵，工作指示燈滅，電源指示燈亮，再關掉電源開關，撥掉電源插座，用放電棒放電。 直流高壓發生器的以上步驟正常，說明儀器完好，可投入試驗。 注意：再次開機須間隔至少一分鐘以上。
4、對試品進行耐壓或泄露試驗： 經檢驗儀器完好后，在倍壓筒高壓端按上水阻、微安表和被試品，檢查接線無誤后，可按照上述升壓步驟進行試驗。 本機有過流、過壓保護功能。若試驗過程中高壓指示燈突然熄滅，表頭指示高壓消失，則是保護電路動作，關機檢查產生保護的原因，排除故障后可再 次升壓試驗。 升壓速度不宜太快，以每秒3～5%的試驗電壓值為宜，對于電容量較大的試品，電流不宜超過額定值80%
