4.測定穩壓二極管的伏安特性
（1）將圖3-3中的二極管換成穩壓二極管(2CW51)，重復實驗內容3的測量數據記入表3-5中。
（2）反向特性實驗：將圖3-3中的200Ω電阻換成1K,2CW51反接，測2CW51的反向特性，穩壓電源的輸出電壓從0-20V,
五、實驗注意事項
1.測二極管正向特性時，穩壓電源輸出應由小至大逐漸增加，應時刻注意電流表讀數不得超過25mA，穩壓源輸出端切勿碰線短路。
2.進行上述實驗時，應先估算電壓和電流值，合理選擇儀表的量程，并注意儀表的極性。
3.如果要測2AP9的伏安特性，則正向特性的電壓值應取
0,0.1,0.13,0.15,0.17,0.19,0.21,0.24,0.30(V),反向特性的電壓應取0，2，4，6，8，10（V）.
六、預習思考題
1.線性電阻與非線性電阻的概念是什么？電阻器與二極管的伏安特性有何區別？
2.若元件伏安特性的函數表達式為I＝f(U)，在描繪特性曲線時，其坐標變量應如何放置？
3.穩壓二極管與普通二極管有何區別，其用途如何？
七、實驗報告
1.根據實驗結果和表中數據，分別在坐標紙上繪制出各自的伏安特性曲線（其中二極管和穩壓管的正、反向特性均要求畫在同一張圖中，正、反向電壓可取為不同的比例尺）。
2.對本次實驗結果進行適當?shù)慕忉專偨Y、歸納被測各元件的特性。
3.必要的誤差分析。
4.總結本次實驗的收獲。
7.2 伏安特性及誤差曲線試驗

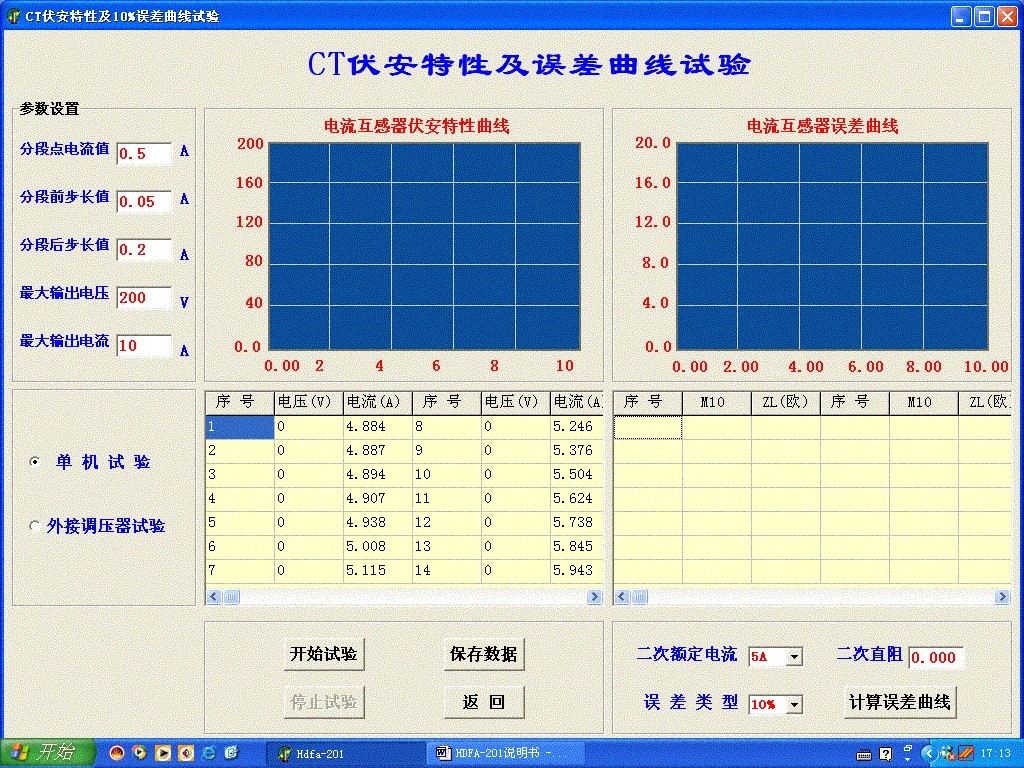

在主界面中點擊“試驗”菜單，在彈出的下級菜單中點擊“伏安特性試驗”命令即可彈出伏安特性及誤差曲線試驗窗口（如下圖33所示）
圖表 33
7.2.1界面參數說明
分段點電流值：試驗時為使伏安特性曲線的拐點前和拐點后的曲線打點分布合理，特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定，范圍（0 - 20）A。
分段前步長值：分段點前的步進電流步長，范圍（0.001 - 2.000）A
分段后步長制：分段點后的步進電流步長，范圍（0.001 - 2.000）A
大輸出電壓：電流互感器二次側的所能承受的大電壓，范圍（0 - 1500）V。
大輸出電流：電流互感器二次側的所能承受的大電流，范圍（0 - 20）A。
單機試驗：用裝置自帶的調壓器試驗時點擊“單機試驗”即可。
外接調壓器試驗：當需要用外接調壓器試驗時點擊“外接調壓器試驗”即可。
7.2.2 試驗方法
7.2.2.1伏安特性曲線
全自動伏安特性測試儀試驗原理以及接線方式與單機相同。接線完畢后，點擊“開始試驗”，即開始試驗。此時裝置自動根據電壓、電流和步長值逐步增加電壓和電流進行測試，每測出一個點將自動在在數據顯示框中顯示電壓電流數值，并自動繪制出伏安特性曲線。試驗過程中可以隨時點擊“停止試驗”來終止試驗。
7.2.2.2誤差曲線
當測試完伏安特性試驗后，分別設定“二次額定電流”、“誤差類型”之后點擊“計算誤差曲線”選項，即可根據測試出的伏安特性數據計算并顯示出誤差數據同時自動繪制出5%或10%誤差曲線。
7.3變比極性試驗、二次負載及退磁試驗

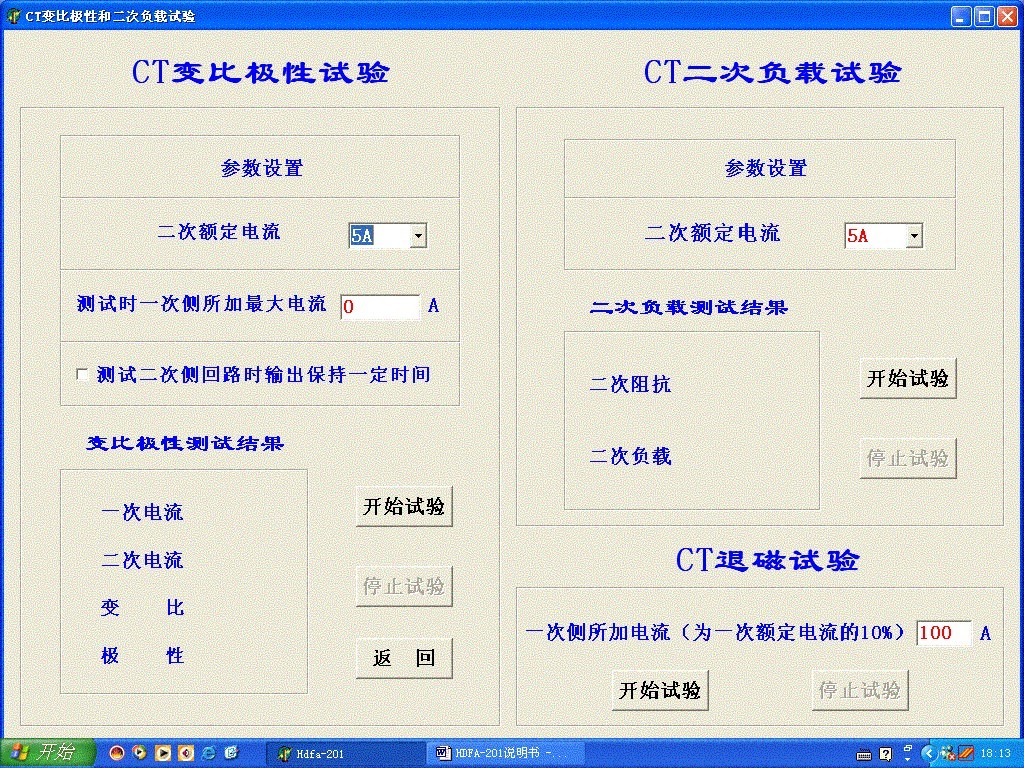

全自動伏安特性測試儀在主界面中點擊“試驗”菜單，在彈出的下級菜單中點擊“變比極性試驗”即可彈出變比極性試驗、二次負載試驗、退磁試驗窗口（如下圖34所示）
圖表 34
7.3.1變比極性試驗
7.3.1.1參數設置
一次側所加大測試電流：在變比極性測試時，電流互感器一次側需施加的電流，范圍為0 - 600A。
二次側額定電流：電流互感器二次側的額定電流，1A或。
一次電流：變比極性試驗過程中一次側所施加的實際電流顯示值。
二次電流：變比極性試驗過程中二次側所測得的實際電流顯示值。
變比：變比極性試驗根據一次側和二次側所測的實際電流計算出的實際變比。
極性：變比極性試驗所測的實際極性。
“測試二次側回路時輸出保持一定時間”用于將一次側輸出電流保持一段時間。該時間的長度與電流值有關，電流越大，時間越短。
7.3.1.2 試驗方法
設置完參數后點擊“開始試驗”即可進行測試，測試完成后會自動顯示變比極性值。測試過程中可隨時點擊“停止試驗”終止此次試驗。

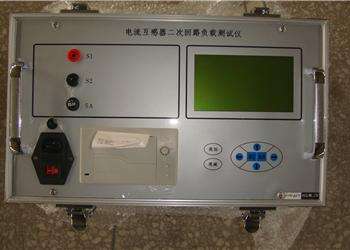

7.3.2二次負載試驗
設定完二次額定電流值點擊“開始試驗”即可進行測試，測試完畢會自動顯示出二次阻抗和二次負載。測試過程中可隨時點擊“停止試驗”終止此次試驗。
7.3.3退磁試驗
設定完“一次側所加電流值”后點擊“開始試驗”即可完成退磁試驗。測試過程中可隨時點擊“停止試驗”終止此次試驗。
。 交直流大電流發生器(電流互感器變比極性測試儀)
交直流大電流發生器(電流互感器變比極性測試儀)專為試驗電流互感器變比和極性而設計，內置大電流發生器、一次、二次數字電流表和極性判別電路，產品設計合理，操作簡便。
技術指標：
1、輸出電流：0～500A，功率：6kVA。
2、一次電流表測量：0～1000A，分辨率：0.1A，
誤差：±（讀數0.5%+2個字）。
3、二次電流表測量：0～5A，分辨率：1mA，
誤差：±（讀數0.5%+2個字）。
4、電源電壓：AC220V±10%。
5、工作環境：溫度0～+40°C
濕度小于85%無結露
6、外形尺寸：360mm*290mm*280mm
7、儀器重量：37kg
(電流互感器變比極性測試儀)附件：
在工作中優勢的具體體現：
1、交直流大電流發生器采用先進技術、工藝制造，率先應用zui新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
2、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀zui理想的可靠產品。
3、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境。
4、具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，安全可靠。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、方便的過電壓整定設置功能，采用了電腦數字整定，只要將整定鍵和設置鍵同時按下，就能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。本機具有時間顯示設定功能。發電機電源強制啟動功能。
11、逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。
11、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
SGYH-S手持式氧化鋅避雷器帶電測試儀產品介紹
SGYH-S手持式氧化鋅避雷器帶電測試儀是上海徐吉電氣有限公司生產銷售
SGYH-S手持式氧化鋅避雷器帶電測試儀
一、產品簡介：
手持式氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
二、性能特點：
1） 本機為手持式操作儀器，大屏幕中文顯示，操作方便，數據測試可靠。
2） 重量僅僅0.5kG，較其他同類儀器大大降低，而功能更加強大。
3） 同時測試三相避雷器的全電流，阻性電流，偏轉角度，有功功率，容性電流，三 五七次諧波電流。并能夠直接評價避雷器的性能（優良中差）。
4） 本儀器可以使用電場感應或無線傳輸方法代替PT二次接線。
5） 本儀器可以不接PT二次，直接測量阻性電流。
6） 本儀器有多種測試方法，方便測試。(PT,無線，感應，無PT)
7） 本儀器可以三相同測，自動補償。使用特別方便
8）儀器配有8000mAH大容量鋰電池，一次充電可以連續工作36小時；
9）高精度采樣、處理電路，的付里葉諧波分析技術，確保數據更加可靠
10）儀器采用的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號。
技術參數：
全電流測量范圍： 0~10mA有效值
準確度： ±（讀數×5%+5uA）
阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）
電流諧波測量準確度： ±（讀數×10%+10uA）
電流通道輸入電阻： ≤2Ω
參考電壓輸入范圍： 25V~250V有效值
準確度： ±（讀數×5%+0.5V）
電壓諧波測量準確度： ±（讀數×10%）
參考電壓通道輸入電阻：≥1800kΩ
電池連續工作時間： 36小時以上
電池充電時間： 5小時以上
交流充電器： AC 220V±10%，50Hz±1%
儀器尺寸：25cm×5cm×13cm 儀器重量：0.5kg(不含電纜箱)
